Farmasötik SIP servisi için temiz buhar manometresi seçimi, ölçüm aralığı ve kadran ölçüsünden fazlasını gerektirir. Bu rehber, basınç okumalarının nerede işe yaradığını, nerede sterilliği kanıtlamadığını ve temiz buhar devrelerinde ıslak parça malzemelerinin, hijyenik bağlantıların, kalibrasyon kanıtlarının ve izleme noktalarının nasıl belirleneceğini anlatır.
1. Saf buhar manometresi seçimi SIP işleviyle başlar
Farmasötik SIP hizmeti için saf buhar manometresi seçimi, genel amaçlı bir buhar manometresi satın almakla aynı şey değildir. Yerinde Buharla Sterilizasyon veya SIP, bağlı tankları, boru hatlarını, vanaları ve filtreleri ekipmanı sökmeden sterilize eder. Basınç enstrümanı, doymuş buharın mevcut, dağıtılmış ve tekrarlanabilir olduğuna dair kanıtın bir parçasıdır, ancak tek başına sterilliği kanıtlamaz.
İlaç ve biyoteknoloji tesislerinde saf buhar, genellikle saf su veya enjeksiyonluk su kalitesindeki beslemeden üretilir, ardından proses skidlerine, steril filtrelere, transfer hatlarına, biyoreaktörlere ve dolum ekipmanlarına dağıtılır. Manometre veya transmitter; bir saf buhar kolektöründe, bir basınç regülatöründen sonra, bir tank girişinin yakınında, bir kondens hattında veya bir sterilizasyon filtresi gövdesinin yanında bulunabilir. Her nokta farklı bir soruyu yanıtlar: besleme durumu, regülatör davranışı, yerel iletim, tıkanıklık veya döngü tekrarlanabilirliği.
Mevzuat yönergeleri, döngü izleme cihazlarının güvenilirliğinin önemli olduğu konusunda nettir. Steril ilaç ürünleri için FDA kılavuzu, ısı sterilizasyonu için sıcaklık ve basınç izleme cihazlarının uygun aralıklarla kalibre edilmesi gerektiğini belirtirken, WHO steril farmasötik GMP kılavuzu, nemli ısı sterilizasyonunun hem sıcaklık hem de basınç ile izlenmesi gerektiğini ifade eder. Bu referanslar, sıcaklık, zaman ve doğrulanmış döngü tasarımı merkezde kalmaya devam etse de, basıncı denetim kayıtlarında görünür kılar.

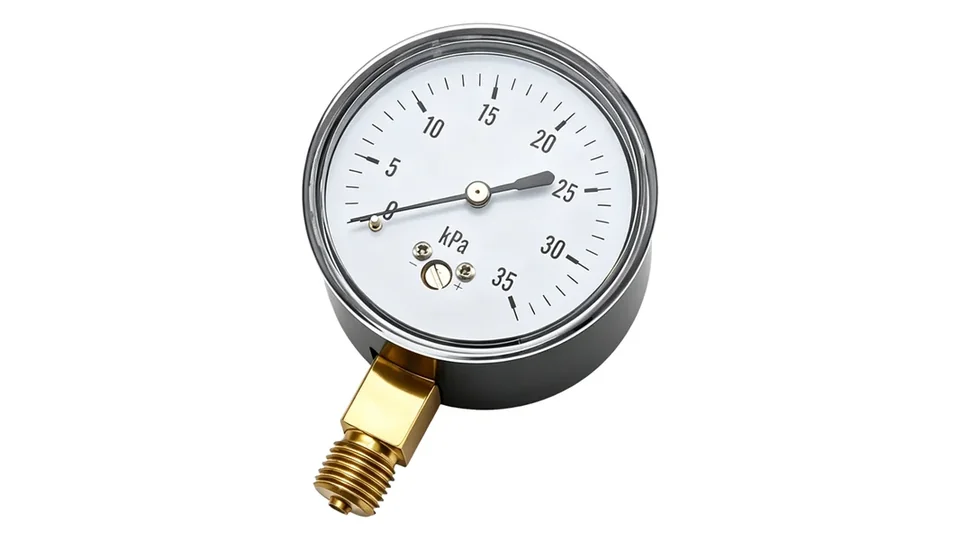

Ürün tarafındaki hijyenik ölçümler için, RFQ'yu (teklif talebini) sonlandırmadan önce ZX-05 diyaframlı manometre ve ZX-04 izole diyaframlı manometre sayfalarındaki bağlantı ve diyafram seçeneklerini karşılaştırın.
Diyaframlı manometreleri inceleyin143'ten fazla endüstriyel manometre modeli→2. Basınç, farmasötik SIP'de neyi kanıtlayabilir ve neyi kanıtlayamaz
Basınç, hidrolik ve termodinamik bir sinyaldir. Doymuş buhar hizmetinde basınç ve sıcaklık birbiriyle bağlantılıdır, bu nedenle bir basınç okuması operatörlerin buhar koşulunun makul olup olmadığını fark etmesine yardımcı olur. Düşük basınç; besleme yetersizliğini, arızalı bir regülatörü, açık bir tahliyeyi, aşırı kondens yükünü, tıkalı pislik tutucuları veya bir vana matrisi üzerinden planlanmamış bir rotayı gösterebilir. Yüksek basınç ise kapalı bir çıkışı, yetersiz havalandırmayı, tıkalı bir kondenstopu veya yanlış döngü sıralamasını işaret edebilir.
Bununla birlikte, normal bir basınç eğilimi, her soğuk noktanın gerekli sterilizasyon koşuluna ulaştığını kanıtlayamaz. Mikrobiyal ölümü, hava tahliyesini, biyoyükü, endotoksin kontrolünü veya ürün onayını doğrulayamaz. Faydalı bir SIP kaydı; basıncı kalibre edilmiş sıcaklık sensörleri, bekleme süresi, kondens davranışı, vana durumu, uygulanabilir olduğunda biyolojik veya kimyasal indikatör stratejisi ve tesis doğrulama (validasyon) protokolü ile birleştirir.
Bu sınır, pazarlama ve satın alma dilinde önemlidir. Bir manometre; SIP doğrulamasını, sorun gidermeyi ve yerel operatör onayını destekleyebilir. Tek başına bir sterilite güvence cihazı olarak tanımlanmamalıdır. Denetime tabi döngüler için, satın alma belgesinde kalibrasyon erişimini, seri numarası izlenebilirliğini ve tolerans gereksinimlerini belirtin, ardından bunları tesis kalite sistemiyle uyumlu hale getirin.
İlgili okuma: manometre ihracat sertifikaları kılavuzu, okumalar mevzuata tabi kararlar için kullanılmadan önce kalibrasyon kayıtlarında nelerin bulunması gerektiğini açıklamaktadır.
3. Saf buhar manometresi seçimi için enstrüman tasarım değişkenleri
İlk tasarım değişkeni, akışkanla temas eden (ıslak) malzemedir. 316L paslanmaz çelik, korozyon direncini ve hijyenik üretim uygulamalarını desteklediği için farmasötik temiz tesisatlarda yaygın olarak talep edilir. Malzemenin yine de kondens kimyası, temizlik maddeleri, pasivasyon, conta seçimi ve tesis spesifikasyonuna karşı kontrol edilmesi gerekir. Paslanmaz çelik gibi bir katalog ifadesinin otomatik olarak GMP uygunluğunu doğruladığını varsaymayın.
İkinci değişken bağlantı tasarımıdır. Dişli soketler bazı temiz tesisat kolektörlerinde kabul edilebilir olabilir, ancak ürünle temas eden veya hijyenik branşmanlar, tutulma hacmini ve temizlenebilirlik riskini azaltmak için genellikle hijyenik kelepçe (clamp), aseptik kaplin veya düz (flush) diyafram tasarımları gerektirir. Ölü hacimler, hava cepleri ve hapsolmuş kondens, proses tasarımı sorunlarıdır; enstrüman bağlantısı bunlara bir yenisini eklememelidir.
Üçüncü değişken sıcaklığa maruz kalmadır. SIP, enstrüman diyaframını, contasını ve dolum sıvısını tekrarlanan doymuş buhar döngülerine maruz bırakabilir. Yerel bir mekanik manometre, bir diyafram ayırıcı tertibatı ve elektronik bir basınç transmitteri; sıcaklık, hassasiyet kayması, yıkamaya maruz kalma ve bakım için farklı sınırlara sahiptir. Maksimum sürekli sıcaklığı, tepe SIP sıcaklığını, ortam yıkama derecesini, gövde havalandırmasını, conta malzemesini ve enstrümanın her SIP döngüsünden önce CIP kimyasallarına dayanıp dayanamayacağını onaylayın.
| Değişken | Neler onaylanmalı | Neden önemlidir |
|---|---|---|
| Islak malzeme | 316L, diyafram alaşımı, conta | Korozyon direnci ve hijyenik uyumluluk |
| Bağlantı | Kelepçe (Clamp), aseptik kaplin, dişli, flanş | Drenaj edilebilirlik, ölü hacim kontrolü ve montaj uygunluğu |
| Aralık | Normal SIP basıncı, regülatör ayar noktası, tasarım basıncı | Aşırı yükleme olmadan okunabilir orta ölçekli çalışma |
| Kalibrasyon | Noktalar, tolerans, sertifika, aralık | Mevzuata tabi döngüler için denetime hazır kayıtlar |
| Sıcaklık | SIP tepe noktası, ortam, yıkama, dolum sıvısı | Sapmayı, sızıntıyı ve cam hasarını önler |
4. Manometreler ve transmitterler saf buhar döngüsünde nereye uyar

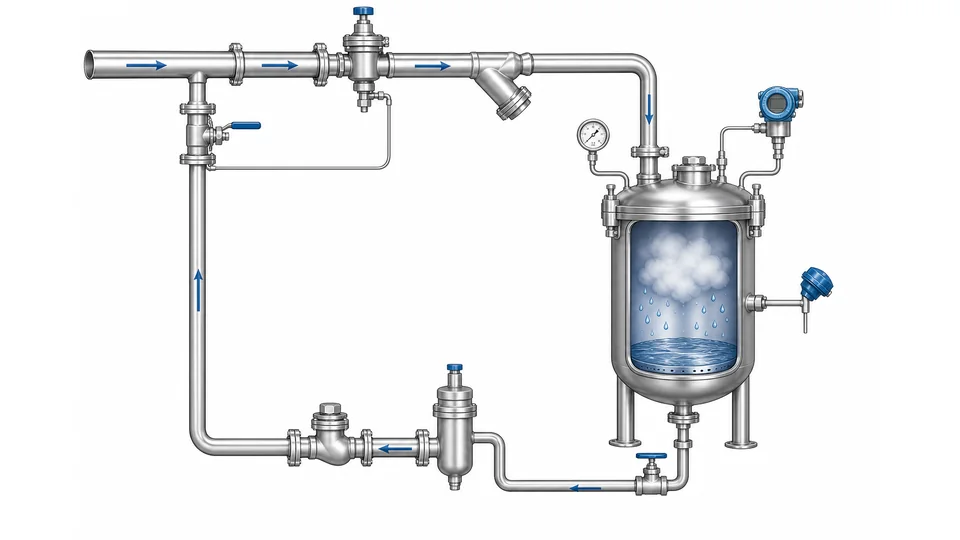

Bir saf buhar döngüsü nadiren tek bir basınç noktasına ihtiyaç duyar. Besleme kolektörü, skidden önce buharın mevcut olup olmadığını gösterir. Bir regülatör çıkış noktası, basınç düşüşünün stabil olup olmadığını gösterir. Ekipman girişindeki yerel bir nokta, hedeflenen branşmanın buhar alıp almadığını gösterir. Bir kondens veya dönüş tarafı noktası, drenaj kısıtlamalarını, tıkalı kondenstopları veya anormal karşı basıncı ortaya çıkarabilir.
Mekanik manometreler ve elektronik basınç transmitterleri tamamlayıcı rollere sahiptir. Mekanik bir saf buhar manometresi, devreye alma, sorun giderme ve bakım sırasında teknisyenlere yerel bir gerçeklik kontrolü sağlar. Bir transmitter ise bir PLC'ye, veri kaydediciye (historian) veya parti (batch) kaydına sürekli sinyal sağlar. Kritik noktalar her ikisini de kullanabilir; bakımın proses sınırını tehlikeye atmaması için yerel manometre bir izolasyon vanası veya hijyenik diyafram ayırıcı aracılığıyla monte edilir.
Yerleşim, buhar güvenliğine saygı göstermelidir. Orta dereceli basınçtaki buhar bile ciddi yanıklara neden olabilir ve saf buhar skidleri sıcak kondens hatları, basınç regülatörleri, tahliye cihazları ve yüksek sıcaklıklı yüzeyler içerebilir. Manometre yönü, sifon veya diyafram koruması, izolasyon vanaları ve bakım erişimi sistem mühendisi tarafından gözden geçirilmelidir. Genel montaj kuralları için manometre montajı en iyi uygulamaları makalesine bakın.
5. SIP basınç enstrümanlarında sık yapılan spesifikasyon hataları
En yaygın hata, seçimi yalnızca basınç aralığına göre yapmaktır. Aralık önemlidir, ancak SIP görevi aynı zamanda sıcaklık döngüsüne, kondense, temizlik kimyasına, bağlantı geometrisine, kalibrasyon gereksinimlerine ve yanlış bir okumanın sonuçlarına da bağlıdır. Oda sıcaklığında doğru okuyan bir manometre, diyafram, conta veya dolum sıvısı bu hizmet için seçilmemişse tekrarlanan buhar döngülerinden sonra sapma yapabilir veya sızdırabilir.
İkinci bir hata, tesisat buharı ile saf buharı birbirinin yerine geçebilirmiş gibi değerlendirmektir. Tesis buharı ısıtma ceketleri veya temassız hizmetler için uygun olabilirken, saf buhar, buharın veya kondensin steril ürün yollarına veya doğrudan ürünle temas eden yüzeylere temas edebileceği yerlerde kullanılır. Bu nedenle enstrüman dokümantasyonu, yüzey pürüzlülüğü beklentileri ve temizlik yaklaşımı farklılık gösterebilir.
Üçüncü bir hata, bir gıda CIP spesifikasyonunu farmasötik bir SIP döngüsüne kopyalamaktır. CIP; kimya, sıcaklık, türbülans ve zaman ile kalıntıları temizlemeye odaklanır. SIP ise temizlikten sonraki sterilizasyon koşullarına odaklanır. Aynı hijyenik bağlantı her ikisinde de görünebilir, ancak doğrulama kaydı, sıcaklığa maruz kalma, kalibrasyon aralığı ve risk sınıflandırması farklı olabilir.
RFQ (teklif talebi) net olmadığında, alıcıdan tesis basınç sınıfını, normal çalışma basıncını, SIP tepe sıcaklığını, bağlantı standardını, conta malzemesini, kalibrasyon noktalarını, gerekli belgeleri ve okumanın yerel gösterge, alarm, parti kaydı veya kalifikasyon desteği için olup olmadığını sorun.
6. Farmasötik saf buhar manometreleri için pratik RFQ kontrol listesi
Farmasötik saf buhar basınç enstrümanları için faydalı bir RFQ kısa ama spesifik olmalıdır. Akışkanı sadece buhar olarak değil, saf buhar (clean steam) veya pür buhar (pure steam) olarak belirtin. Normal ve maksimum basıncı, beklenen SIP sıcaklığını, bağlantı tipini ve boyutunu, ıslak malzemeyi, diyafram veya ayırıcı gereksinimini, gövde malzemesini, kadran boyutunu, hassasiyet sınıfını, bir transmitter kullanılıyorsa çıkış sinyalini ve hedef pazarı belirtin.
Mevzuata tabi kullanım için dokümantasyon paketini ekleyin: gerekliyse malzeme sertifikası, kalibrasyon sertifikası formatı, seri numarası izlenebilirliği, sertifika dili, muayene noktaları, varsa yüzey pürüzlülüğü gereksinimi ve tesise özgü referanslar. Kesin kapsam, ürün ve belge gereksinimi tanımlanmadıkça bir tedarikçiden ASME, PED, CE, 3-A, FDA veya GMP uygunluğunu onaylamasını istemeyin; bu iddiaların eşleşen kanıtlara ihtiyacı vardır.
Manogauge, Zhejiang, Çin'de ISO 9001 kalite yönetimi altında endüstriyel manometreler üretmekte ve birden fazla pazara basınç enstrümanları ihraç etmektedir. Saf buhar manometresi seçimi için nihai spesifikasyon, yine de tesis sahibinin SIP doğrulama protokolü, borulama sınıfı, temizlik kimyası ve kalite sistemi gereksinimlerine karşı onaylanmalıdır. Nitelikli enstrüman tedariki için, RFQ aşamasında belgelenmiş 3-A ve EHEDG sertifikasına sahip bir hijyenik manometre üreticisi belirtilmelidir.
Bu kılavuz için kullanılan dış referanslar arasında FDA aseptik proses kılavuzu ve steril farmasötik ürünler için WHO GMP kılavuzu bulunmaktadır.
Önemli çıkarımlar
- Basınç, SIP doğrulamasını destekler ancak tek başına sterilliği kanıtlamaz.
- 316L ıslak kısımları, hijyenik bağlantı geometrisini, contayı, sıcaklığa maruz kalmayı ve kalibrasyon kanıtını onaylayın.
- Operatörlerin saha onayına ve parti kayıtlarının sürekli veriye ihtiyaç duyduğu durumlarda hem yerel manometreleri hem de transmitterleri kullanın.
- Nihai seçim, tesisin SIP doğrulama protokolü ve kalite sistemiyle eşleşmelidir.
Related buyer pages
Sanitary pressure gauge manufacturerGMP-compliant sanitary pressure gauges with tri-clamp, flush diaphragm and Ra ≤ 0.8 µm surface finish.
İlgili yazılar
- Gıda ve İlaç Endüstrisi İçin Hijyenik Basınç Göstergesi Seçimi
Manogauge'un hijyenik basınç göstergesi seçim rehberi ile prosesinizi optimize edin. Kritik uygulamalar için 3-A, EHEDG ve FDA uyumluluğu hakkında bilgi edinin.
- Solid-Front Manometre: Güvenlik Kasa Seçim Rehberi
Yüksek basınç, gaz, buhar ve tehlikeli servislerde solid-front manometre seçimi: emniyet kasası, blow-out back, ASME B40.100, EN 837-1 S3 ve RFQ kontrolleri.
- Filtre Diferansiyel Basınç Manometresi: Aralık ve Değişim
Temiz fark basıncı, değişim fark basıncı ve debiye göre filtre fark basınç ölçer seçimi: aralık ve alarm ayarı, port yerleşimi, malzemeler ve temizlik.
- Buhar Manometresi Sifonu: Kuyruk mu U Tipi mi?
Buhar manometresi neden sifon ister: yoğuşma bariyerinin Bourdon borusunu koruması, kuyruk (spiral) ve U tipi sifon karşılaştırması, doldurma ve aralık.
Sık sorulan sorular
SIP için saf buhar manometresi seçimi nedir?
Islak malzeme, bağlantı, sıcaklığa maruz kalma, kalibrasyon kanıtı ve izleme amacı dahil olmak üzere bir manometre veya transmitterin farmasötik saf buhar sterilizasyon hizmetiyle eşleştirilmesi sürecidir.
Basınç, bir SIP döngüsünün sterilliğe ulaştığını kanıtlar mı?
Hayır. Basınç, doymuş buhar davranışının ve döngü makullüğünün doğrulanmasını destekler, ancak sterillik; doğrulanmış sıcaklık, zaman, hava tahliyesi, uygulanabilir olduğunda biyolojik strateji ve tesis kalite programına bağlıdır.
Bir saf buhar SIP döngüsünde basınç nerede ölçülmelidir?
Yaygın noktalar arasında saf buhar kolektörü, regülatör çıkışı, ekipman girişi, filtre gövdesi, kondens hattı ve seçilen dönüş veya tahliye noktaları bulunur. Doğru noktalar, doğrulanmış döngüye ve borulama tasarımına bağlıdır.
Farmasötik saf buhar manometreleri için hangi malzemeler tipiktir?
316L paslanmaz çelik ıslak kısımlar yaygın olarak talep edilir, ancak diyafram alaşımı, conta, yüzey pürüzlülüğü, dolum sıvısı ve temizlik kimyası tesis spesifikasyonuna karşı onaylanmalıdır.
Bir saf buhar manometresi için RFQ'ya (teklif talebi) neler dahil edilmelidir?
Akışkan, basınç aralığı, SIP sıcaklığı, bağlantı standardı, ıslak malzeme, diyafram veya ayırıcı gereksinimi, hassasiyet, kalibrasyon sertifikası, seri izlenebilirliği ve sinyalin yerel gösterge mi yoksa parti kayıt verisi mi olduğu dahil edilmelidir.
