Manômetros industriais são cruciais para o controle de processos e segurança, mas são suscetíveis a vários modos de falha que comprometem a precisão e a confiabilidade. Este guia fornece uma metodologia sistemática de **solução de problemas de falhas em manômetros**, abordando questões comuns encontradas em serviço industrial. Exploraremos as causas-raiz, etapas de diagnóstico e medidas preventivas para problemas que variam de falhas mecânicas como um **ponteiro travado** a desafios ambientais como **embaçamento interno** e **vazamento de fluido de enchimento**. Compreender esses mecanismos de falha é essencial para distribuidores B2B, fabricantes de equipamentos OEM e engenheiros de planta para garantir o desempenho ideal do instrumento e estender a vida útil, alinhando-se com padrões como EN 837-1 e ASME B40.100.
Modo de Falha 1-2: Ponteiro Travado ou Fora da Escala

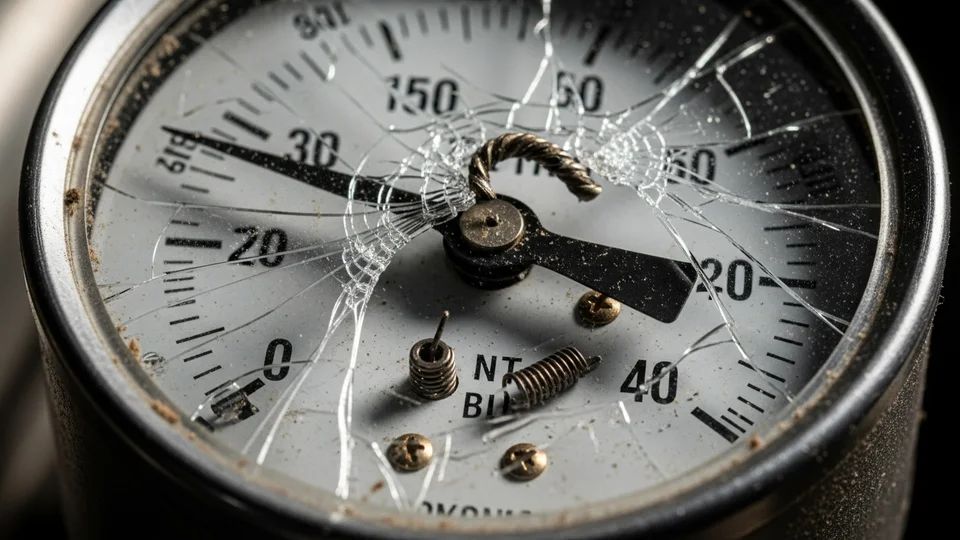

Quando o ponteiro de um manômetro está travado no zero ou em qualquer posição fixa, as causas-raiz comuns incluem um orifício bloqueado, um tubo Bourdon travado ou um mecanismo quebrado. Um orifício bloqueado, frequentemente devido a partículas do meio do processo ou cristalização, impede a transmissão de pressão para o tubo Bourdon. Para diagnosticar, isole o manômetro e verifique o fluxo através da conexão. Um tubo Bourdon travado, tipicamente por corrosão ou estresse mecânico, impedirá a flexão do tubo. Isso pode ser identificado aplicando uma fonte de pressão conhecida; se o ponteiro permanecer estático, o tubo provavelmente está travado. Um mecanismo quebrado, envolvendo engrenagens ou alavancas, resulta em um ponteiro desconectado. A inspeção visual do mecanismo interno, que muitas vezes requer a remoção do visor, pode confirmar isso.
Por outro lado, um ponteiro que está fora da escala ou que não retorna a zero após a liberação da pressão geralmente indica um evento de sobrepressão que causou o escoamento do tubo Bourdon. Essa deformação permanente significa que o tubo excedeu seu limite elástico. Os manômetros são projetados para uma pressão máxima de operação de 75% da escala total, com picos intermitentes de até 100%. Exceder 125% da faixa de escala total geralmente causa danos permanentes. Por exemplo, um manômetro de 100 psi exposto a 150 psi provavelmente sofrerá escoamento.
Para solucionar o problema, primeiro verifique se a pressão do processo não excedeu a classificação máxima do manômetro. Se um evento de sobrepressão for confirmado, o tubo Bourdon está comprometido e o manômetro requer substituição. A adesão às diretrizes ASME B40.100 para proteção contra sobrepressão, como a instalação de um limitador de pressão ou o uso de um manômetro de faixa superior, é crucial. Verificações regulares de calibração também podem revelar sinais precoces de fadiga do tubo Bourdon ou desvio de zero, indicando potencial escoamento.
| Sintoma de Falha | Causa-Raiz | Ação de Diagnóstico | Ação Corretiva |
|---|---|---|---|
| Ponteiro travado no zero | Orifício bloqueado | Isolar, verificar fluxo | Limpar ou substituir orifício |
| Ponteiro travado no zero | Tubo Bourdon travado | Aplicar pressão conhecida, observar ponteiro | Substituir manômetro |
| Ponteiro travado no zero | Mecanismo quebrado | Inspeção visual do mecanismo interno | Substituir manômetro |
| Ponteiro fora da escala | Evento de sobrepressão | Verificar histórico de pressão do processo | Substituir manômetro, implementar proteção contra sobrepressão |
Modo de Falha 3-4: Embaçamento, Condensação e Vazamento de Fluido de Enchimento
Embaçamento interno ou condensação dentro de um manômetro é um problema comum, causado principalmente por ciclos de temperatura ou uma vedação do visor rachada. As flutuações de temperatura fazem com que o ar dentro da caixa do manômetro se expanda e contraia, puxando ar ambiente úmido se as vedações estiverem comprometidas. Quando a temperatura cai, essa umidade condensa nas superfícies internas mais frias, incluindo o visor. Uma vedação do visor rachada permite diretamente a entrada de umidade. Manômetros com enchimento líquido, embora mitiguem a condensação na face do mostrador, ainda podem experimentá-la na parte interna do visor se a caixa não estiver devidamente vedada. Inspecione a gaxeta do visor e a integridade da caixa para quaisquer rachaduras ou lacunas visíveis.
O vazamento de glicerina, um problema característico para manômetros com enchimento líquido, geralmente aponta para uma falha na vedação da caixa ou expansão térmica excedendo os limites de projeto do manômetro. Manômetros com enchimento líquido usam um fluido de enchimento (comumente glicerina ou silicone) para amortecer pulsações e vibrações, lubrificar componentes internos e prevenir a condensação. Uma vedação da caixa comprometida, muitas vezes devido ao envelhecimento, ataque químico ou dano físico, permite que o fluido de enchimento escape. Isso geralmente é visível como um resíduo oleoso na parte externa do manômetro ou equipamentos circundantes.
A expansão térmica do fluido de enchimento também pode causar vazamento se o manômetro não estiver equipado com um diafragma de compensação de pressão adequado ou se for exposto a temperaturas significativamente acima de sua faixa nominal. Por exemplo, um manômetro preenchido com glicerina (faixa de operação tipicamente de -20°C a +60°C) exposto a 80°C pode experimentar expansão do fluido levando a estresse na vedação e vazamento. Os projetos da Manogauge incorporam vedações de caixa robustas e, para aplicações específicas, recursos de compensação de pressão para mitigar esses problemas, em conformidade com a EN 837-1.
Para solucionar o problema, primeiro verifique se há sinais visíveis de danos na caixa ou na vedação do visor. Se o embaçamento persistir apesar das vedações intactas, considere manômetros com uma classificação de proteção de ingresso (IP) mais alta ou aqueles projetados para variações extremas de temperatura. Para vazamento de glicerina, identifique a fonte do vazamento – frequentemente ao redor do plugue de enchimento, vedação do visor ou conexão do processo. Se o vazamento for menor e o manômetro ainda estiver funcional, uma substituição da vedação pode ser possível, mas muitas vezes, a substituição do manômetro inteiro é mais econômica, especialmente se os componentes internos foram expostos a contaminantes ou bolhas de ar se formaram dentro do fluido de enchimento, impactando o desempenho de amortecimento.
Modo de Falha 5-6: Desvio de Zero e Resposta Lenta
Desvio de zero após a instalação é um problema comum, frequentemente indicativo de choque mecânico ou fadiga por pulsação do processo. Choque mecânico, como deixar cair o manômetro ou submetê-lo a vibração excessiva durante o transporte ou instalação, pode desalinhamento do mecanismo ou deformar o tubo Bourdon, levando a um desvio permanente de zero. Mesmo impactos menores podem afetar o delicado sistema de alavancas. Pulsações do processo, comuns em linhas de descarga de bombas ou sistemas de compressores alternativos, submetem o tubo Bourdon e o mecanismo a ciclos de estresse rápidos e repetitivos. Com o tempo, essa fadiga pode fazer com que o tubo Bourdon perca suas propriedades elásticas, resultando em um desvio gradual de zero para cima ou para baixo. Isso é particularmente prevalente se o manômetro não for preenchido com líquido ou protegido por um amortecedor de pulsação (snubber).
Para diagnosticar, primeiro verifique se o manômetro foi instalado corretamente e não foi submetido a força indevida. Se o desvio de zero ocorrer ao longo do tempo, considere o ambiente do processo. Se houver suspeita de pulsações, compare a leitura de zero do manômetro após o isolamento do processo com seu zero de fábrica inicial. Um desvio consistente indica dano permanente. A Manogauge recomenda manômetros preenchidos com líquido ou o uso de amortecedores externos (snubbers) para aplicações com pulsação significativa, aderindo às diretrizes ASME B40.100 para proteção contra pulsação.
Atraso na leitura ou resposta lenta significa que o ponteiro do manômetro leva um tempo incomumente longo para se estabilizar na pressão correta, ou falha em responder rapidamente às mudanças de pressão. As causas primárias são um amortecedor de pulsação muito restritivo ou o uso de um fluido de enchimento de alta viscosidade em ambientes frios. Os amortecedores de pulsação são projetados para amortecer as pulsações, mas se o tamanho do orifício for muito pequeno para a aplicação, ele pode impedir a transmissão de pressão, causando uma resposta atrasada. Isso é frequentemente observado quando um manômetro responde lentamente a uma queda ou aumento rápido de pressão.
Fluidos de enchimento de alta viscosidade, como óleo de silicone usado em aplicações de temperatura extremamente baixa, podem se tornar ainda mais viscosos em condições ambientais mais frias, aumentando o arrasto no tubo Bourdon e no mecanismo. Embora benéfico para o amortecimento, a viscosidade excessiva pode dificultar a capacidade do ponteiro de se mover livremente. Para solucionar o problema, primeiro verifique o amortecedor de pulsação. Se ajustável, tente abri-lo ligeiramente. Se fixo, considere um amortecedor de pulsação com um orifício maior. Para problemas de fluido de enchimento, certifique-se de que o fluido de enchimento do manômetro seja apropriado para a faixa de temperatura de operação. Por exemplo, a glicerina é adequada para -20°C a +60°C, enquanto o óleo de silicone se estende a -40°C ou menos. Se o fluido errado for usado, o manômetro pode precisar ser substituído por um preenchido com um fluido de menor viscosidade adequado para a faixa de temperatura específica.
Solicitar um orçamento gratuitoNossos engenheiros respondem em 24 horas→Modo de Falha 7: Erro de Medição Induzido por Corrosão

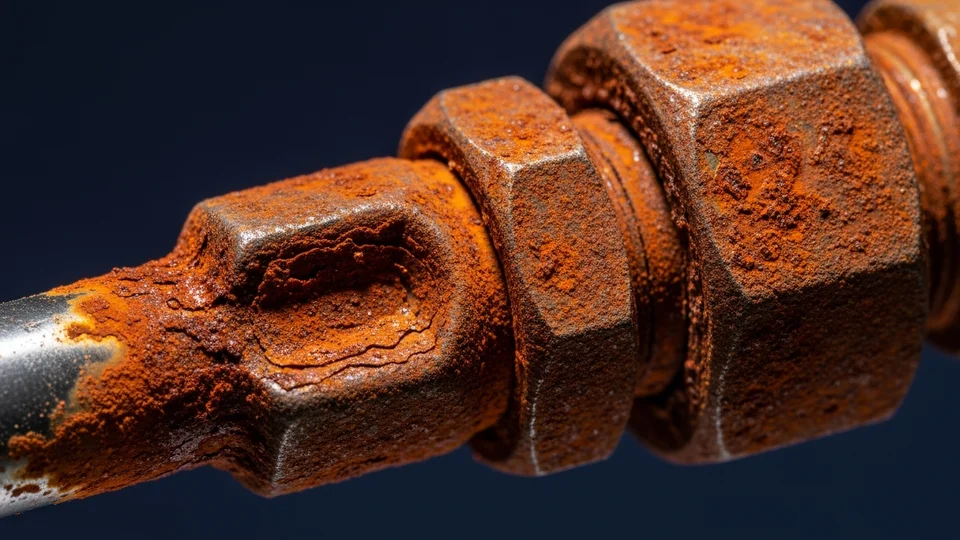

Erro de medição induzido por corrosão é um modo de falha crítico, impactando diretamente a precisão e potencialmente levando a falhas catastróficas. A causa-raiz é invariavelmente o material molhado errado para o fluido do processo. Os manômetros vêm com vários materiais de peças molhadas, como latão, aço inoxidável 316L, Monel ou Hastelloy. Se o material escolhido para o tubo Bourdon, soquete ou outras peças em contato com o fluido do processo não for quimicamente compatível, ele irá corroer. A corrosão pode se manifestar como pites, afinamento ou fragilização do tubo Bourdon, levando a uma resposta elástica comprometida e leituras imprecisas. Em casos graves, pode causar a ruptura do tubo Bourdon, liberando o fluido do processo.
Por exemplo, um manômetro com peças molhadas de latão exposto a amônia ou ácidos fortes irá corroer rapidamente, levando a falhas prematuras. Mesmo o aço inoxidável 316L, embora altamente resistente, pode ser suscetível à corrosão por pites em ambientes ricos em cloreto ou corrosão por frestas. A taxa e o tipo de corrosão dependem da composição química específica, concentração, temperatura e pressão do fluido do processo. As normas EN 837-1 e ASME B40.100 enfatizam a importância da compatibilidade de materiais para segurança e desempenho.
Para solucionar o problema, revise a ficha de dados de segurança de materiais (MSDS) do fluido do processo e compare-a com os materiais molhados do manômetro instalado. Qualquer discrepância indica alta probabilidade de corrosão. A inspeção visual das peças molhadas do manômetro (se for seguro fazê-lo após despressurização e isolamento) pode revelar sinais de corrosão. Se a corrosão for evidente, o manômetro deve ser substituído imediatamente. A ação corretiva envolve a seleção de um manômetro com materiais molhados especificamente classificados para o fluido do processo. Para meios altamente corrosivos ou agressivos, considere usar um conjunto de selo diafragma, que isola o manômetro do fluido do processo usando um diafragma compatível e fluido de enchimento. Isso fornece uma camada adicional de proteção e estende a vida útil do manômetro em aplicações desafiadoras. Sempre consulte tabelas de compatibilidade química ou o suporte técnico da Manogauge ao selecionar materiais molhados para novas instalações ou quando as características do fluido do processo mudarem.
Lista de Verificação de Causa-Raiz e Indicadores de Vida Útil
Uma lista de verificação sistemática de causa-raiz é inestimável para uma solução de problemas de falhas em manômetros eficiente. Comece verificando as condições do processo: A pressão está dentro da faixa nominal do manômetro (75% da escala total para operação contínua)? Existem pulsações significativas ou flutuações de temperatura? Em seguida, inspecione o manômetro externamente: Verifique se há danos físicos, vazamentos (fluido de enchimento ou fluido do processo) e a integridade das vedações e conexões. Observe o comportamento do ponteiro: Está travado, lento ou mostrando um zero incorreto? Finalmente, considere o ambiente de instalação: O manômetro está exposto a vibração excessiva, atmosfera corrosiva ou temperaturas extremas?
| Item da Lista de Verificação | Observação | Potencial Causa-Raiz |
|---|---|---|
| Pressão do Processo | Excede 75% da FS, ou mais de 125% de pico | Sobrepressão, escoamento do tubo Bourdon |
| Pulsação do Processo | Oscilação visível do ponteiro | Fadiga, desvio de zero, snubber necessário |
| Faixa de Temperatura | Fora dos limites nominais do manômetro | Embaçamento, problemas de viscosidade do fluido de enchimento, degradação da vedação |
| Dano Externo | Rachaduras, amassados, vazamentos | Choque mecânico, falha da vedação |
| Materiais Molhados | Incompatível com o fluido do processo | Corrosão, falha prematura |
Indicadores de vida útil fornecem insights proativos sobre a vida útil operacional restante de um manômetro. A calibração regular é o indicador mais crítico; um manômetro que falha consistentemente na calibração ou exibe um desvio de zero crescente ou não linearidade está se aproximando do fim de sua vida útil. Por exemplo, se o erro de um manômetro exceder ±1,0% da escala total (Grau 1A conforme ASME B40.100) durante a calibração, ele deve ser substituído. Sinais visíveis de desgaste, como um mostrador desbotado, caixa corroída ou um fluido de enchimento amarelado (para manômetros preenchidos com glicerina), também sugerem envelhecimento. Um manômetro que frequentemente requer recalibração ou exibe problemas intermitentes é um forte candidato à substituição. A Manogauge recomenda um intervalo de calibração de 6 a 12 meses, dependendo da criticidade e severidade da aplicação. A substituição proativa com base nesses indicadores pode prevenir falhas inesperadas, minimizar o tempo de inatividade e manter a integridade do processo, garantindo a conformidade com os padrões da indústria como GB/T 1226-2017.
Key takeaways
- Sempre selecione manômetros com materiais molhados compatíveis com o fluido do processo para prevenir corrosão e garantir a segurança.
- Utilize manômetros preenchidos com líquido ou amortecedores externos (snubbers) em aplicações com pulsações ou vibrações significativas para estender a vida útil e manter a precisão.
- Calibre regularmente os manômetros (a cada 6-12 meses) e substitua aqueles que apresentarem desvio de zero persistente ou excederem as tolerâncias de precisão.
- Inspecione as vedações e conexões do manômetro quanto à integridade para prevenir embaçamento interno, condensação e vazamento de fluido de enchimento, especialmente em ambientes com ciclos de temperatura.
- Certifique-se de que a faixa de operação do manômetro seja apropriada para o processo, idealmente com pressão contínua abaixo de 75% da escala total, para evitar danos por sobrepressão.
Часто задаваемые вопросы
Por que o ponteiro do meu manômetro fica travado no zero?
Um ponteiro travado no zero frequentemente indica um orifício bloqueado, impedindo a transmissão de pressão, um tubo Bourdon travado devido a corrosão ou estresse, ou um mecanismo interno quebrado. Isole o manômetro e verifique o fluxo, ou inspecione o mecanismo interno quanto a danos.
O que causa o embaçamento interno em um manômetro?
O embaçamento interno ou condensação é tipicamente causado por ciclos de temperatura, que puxam ar úmido para dentro da caixa do manômetro através de vedações comprometidas, ou uma vedação do visor rachada permitindo a entrada direta de umidade. Inspecione as vedações e considere um manômetro com classificação IP mais alta.
Como posso prevenir o vazamento de glicerina do meu manômetro preenchido com líquido?
O vazamento de glicerina geralmente resulta de falha na vedação da caixa ou expansão térmica excessiva. Certifique-se de que a classificação de temperatura do manômetro seja adequada para a aplicação e inspecione as vedações quanto a danos. Use manômetros com diafragmas de compensação de pressão para altas temperaturas.
Por que meu manômetro mostra desvio de zero após a instalação?
O desvio de zero frequentemente decorre de choque mecânico durante a instalação ou fadiga por pulsações do processo. Garanta manuseio cuidadoso e considere manômetros preenchidos com líquido ou amortecedores de pulsação (snubbers) para aplicações pulsantes para proteger o tubo Bourdon e o mecanismo.
Qual é a melhor maneira de solucionar uma resposta lenta do manômetro?
A resposta lenta geralmente se deve a um amortecedor de pulsação excessivamente restritivo ou fluido de enchimento de alta viscosidade em condições frias. Verifique o tamanho do orifício do amortecedor de pulsação e certifique-se de que a viscosidade do fluido de enchimento seja apropriada para a faixa de temperatura de operação.
