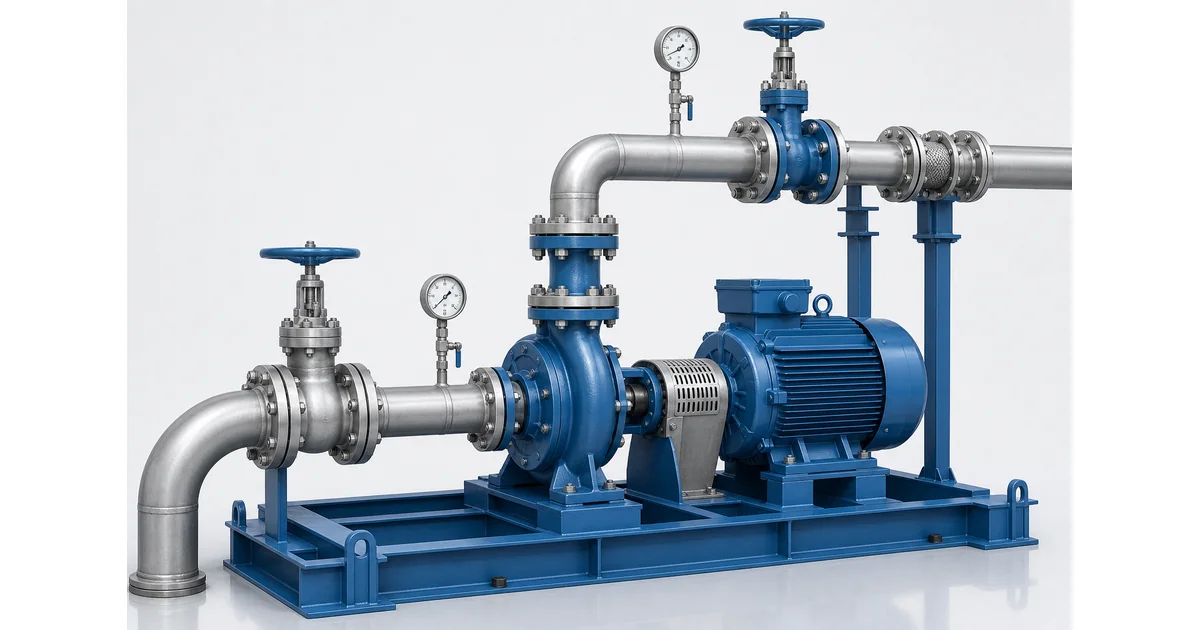

A seleção do manômetro de uma bomba centrífuga começa por uma pergunta simples: que decisão a leitura deve sustentar? Um manômetro na sucção, outro no recalque e, em alguns sistemas, um ponto de pressão diferencial transformam um skid de bombeamento numa estação de diagnóstico prática. Interpretar as leituras continua a exigir a curva da bomba, a vazão e as condições do fluido, mas permite às equipes de manutenção perceber rapidamente estrangulamentos, vibração, risco de cavitação e mudanças no ponto de operação.
Por que a seleção de manômetros para bombas centrífugas é importante
A seleção de manômetros para bombas centrífugas é o processo de escolher o tipo, escala, classe de exatidão, conexão e proteção corretos para o serviço de sucção e descarga da bomba. Um manômetro de bomba não é apenas um indicador de pressão. Quando as leituras de sucção e descarga são feitas em pontos sensatos, elas ajudam os operadores a estimar a pressão diferencial, comparar a bomba com sua curva, encontrar filtros entupidos, detectar mudanças nas válvulas e decidir se um problema de baixa vazão é hidráulico ou mecânico.
O Departamento de Energia dos EUA observa que os sistemas de bombeamento podem alcançar grandes economias de energia e custos por meio de um bom gerenciamento de energia e escolhas eficientes de equipamentos; os dados de pressão em campo são um dos sinais práticos usados durante uma inspeção do sistema de bombeamento. Consulte o recurso Pump Systems do DOE para um contexto mais amplo de eficiência do sistema. Para fundamentos relacionados a instrumentos, revise o guia de seleção da classe de exatidão de manômetros e o guia de seleção de amortecedores de pulsação (snubbers) para manômetros.
Ver faixas de manômetro →Mais de 143 modelos de manômetros industriais→Posicione os manômetros onde as leituras de sucção e descarga apoiem as decisões

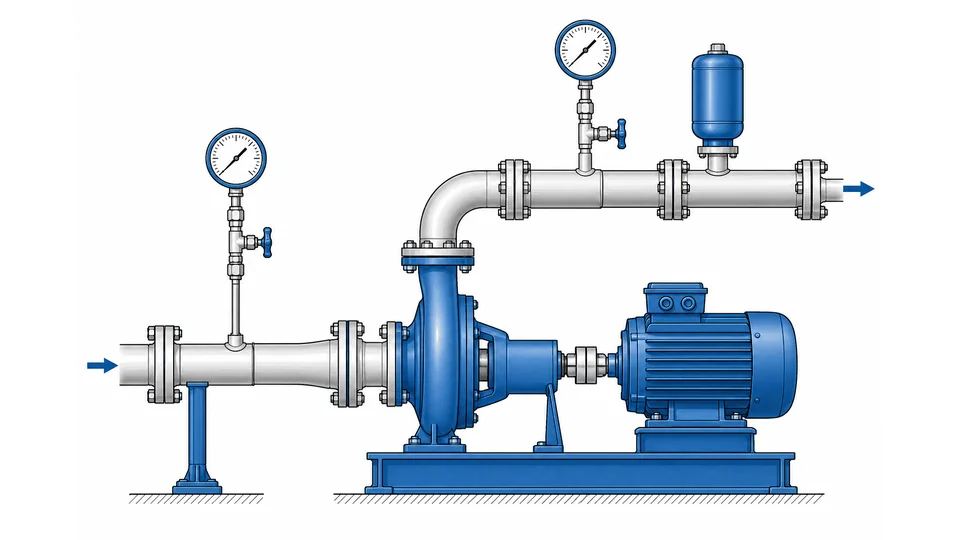

Para a maioria das bombas centrífugas, um manômetro próximo ao bocal de sucção e um manômetro próximo ao bocal de descarga fornecem mais valor do que um único manômetro a jusante. A leitura de sucção ajuda a expor restrições na entrada, baixo nível do tanque, filtros bloqueados e possível risco de cavitação. A leitura de descarga mostra a pressão que o sistema está exigindo na condição de vazão atual. Juntos, eles formam a diferença de pressão que pode ser convertida em altura manométrica para comparação com a curva da bomba.
| Ponto de medição | O que pode indicar | Escolha comum de instrumento |
|---|---|---|
| Linha de sucção antes da entrada da bomba | Baixa pressão de entrada, saturação do filtro, mudança no nível do tanque, problema de NPSH | Manovacuômetro ou transmissor com escala de vácuo se a sucção puder cair abaixo da pressão atmosférica |
| Linha de descarga perto da saída da bomba | Resistência do sistema, válvula fechada, rotor desgastado, mudança no ponto de operação | Manômetro de tubo de Bourdon, manômetro com enchimento líquido ou transmissor |
| Através do filtro ou peneira | Saturação e intervalo de limpeza | Manômetro de pressão diferencial ou dois manômetros locais |
Leia o par, não os manômetros: convertendo sucção e descarga em altura manométrica da bomba
Dois manômetros em uma bomba só se tornam úteis quando o par é lido em conjunto. A diferença entre a pressão de descarga e a de sucção é o que a bomba está realmente produzindo, e é o número que pode ser comparado com a curva da bomba do fabricante. Para um líquido frio semelhante à água, a altura manométrica diferencial em metros é aproximadamente a pressão diferencial em bar multiplicada por 10.2 e dividida pela gravidade específica do fluido bombeado. Uma bomba lendo 6.2 bar na descarga e 0.4 bar na sucção está produzindo 5.8 bar de diferencial, o que equivale a cerca de 59 m de altura manométrica na água e cerca de 68 m em um fluido com gravidade específica de 0.87.
Essa conversão é a razão pela qual os manômetros de sucção e descarga devem compartilhar a mesma unidade de pressão, uma classe de exatidão comparável e, onde o layout permitir, a mesma elevação. Combinar um manômetro de descarga de 0-10 bar classe 2.5 com um manômetro de sucção de -1/+1.5 bar classe 1.6 é viável, mas a incerteza combinada deve ser compreendida antes que alguém declare que uma bomba está degradada. Um manômetro classe 2.5 em um mostrador de 0-10 bar pode desviar 0.25 bar por si só, e 0.25 bar já representa cerca de 2.5 m de altura manométrica aparente na água.
| O que o operador relata | Assinatura típica do manômetro | O que verificar antes de culpar a bomba |
|---|---|---|
| Ruído, vibração, vazão instável | Leitura de sucção menor que o esperado, ponteiro oscilando | Condição do filtro, posição da válvula de sucção, nível e temperatura no vaso de origem, NPSH disponível |
| A vazão cai ao longo dos meses | Ambas as leituras estáveis, diferencial abaixo do ponto de trabalho na curva | Folga do anel de desgaste, condição do rotor, velocidade real do eixo, gás arrastado |
| Pressão de descarga alta, pouco ou nenhum fluxo | Descarga próxima à altura manométrica de shut-off da curva | Válvula de descarga estrangulada ou fechada, linha bloqueada, diâmetro incorreto do rotor |
| A reclamação persiste, as leituras parecem normais | O diferencial corresponde à curva na velocidade indicada | Erro do instrumento, restrição a jusante ou um problema de vazão que nenhum manômetro pode ver |
Padrões de bombas como API 610 (ISO 13709) para serviços de petróleo e ISO 5199 para bombas de processos químicos estabelecem a estrutura mecânica e de testes para a própria bomba. Eles não selecionam o manômetro local. O que eles implicam é que um manômetro usado para verificação de desempenho deve ser repetível o suficiente para mostrar uma tendência e instalado onde a leitura não seja corrompida pela turbulência de um cotovelo ou de uma válvula parcialmente aberta.
Registre os valores de comissionamento. Um par de leituras feitas em uma vazão, velocidade e temperatura do líquido conhecidas no dia em que a bomba foi aceita é a referência contra a qual todas as leituras posteriores são julgadas, e leva cinco minutos para ser capturado. Sem essa linha de base, uma leitura de pressão diferencial é apenas um número. O guia de modos de falha de manômetros cobre as causas do lado do instrumento para uma leitura divergente, e a seleção da classe de exatidão explica o quanto de uma mudança aparente é simplesmente um erro permitido.
Escolha a escala de pressão a partir das condições normais, de partida e de distúrbio
A escala selecionada deve manter a pressão normal de operação na parte mais legível do mostrador, ao mesmo tempo em que sobrevive às condições de partida e de distúrbio. Como regra geral, muitos manômetros mecânicos duram mais quando a pressão de operação constante fica em torno de 25-75% do fundo de escala e o serviço pulsante permanece mais baixo na faixa. A escala final deve seguir os dados do pacote da bomba, a pressão de projeto do sistema e as regras de segurança do local.
Não dimensione o manômetro de descarga apenas pela pressão da placa de identificação da bomba. Revise a altura manométrica de shut-off, a configuração da válvula de alívio, a pressão de teste hidrostático, a gravidade específica do fluido e se a bomba pode operar contra uma válvula fechada. No serviço de sucção, especifique um manovacuômetro ou um manômetro com capacidade de vácuo quando a linha puder operar abaixo da pressão atmosférica.
A aritmética por trás dessas porcentagens, a série de escalas padrão e três exemplos práticos são apresentados em como calcular a escala do manômetro.
Preparar checklist RFQ para manômetros de bomba →Nossos engenheiros respondem em 24 horas→Seco, com enchimento líquido, aço inoxidável ou transmissor: selecionando o tipo de instrumento
Um manômetro de tubo de Bourdon seco é adequado para água limpa e constante ou serviços de utilidade onde a vibração é baixa e os operadores precisam de uma leitura local simples. Um manômetro com enchimento líquido geralmente é melhor em bombas com vibração, movimento rápido de válvulas ou pulsação de pressão, porque o enchimento amortece a oscilação do ponteiro e o desgaste do mecanismo. Partes molhadas em aço inoxidável são preferidas para líquidos corrosivos, skids de bombas ao ar livre, salas de lavagem e muitos serviços químicos. Um transmissor de pressão é melhor quando a sala de controle precisa de alarmes, tendências ou dados de desempenho da bomba.
Para líquidos sujos, viscosos ou cristalizantes, um selo diafragma pode ser necessário para que o processo não bloqueie o tubo de Bourdon. Para pulsação severa, combine um manômetro com enchimento líquido com um amortecedor de pulsação (snubber) ou restritor apenas após verificar o tempo de resposta e o risco de entupimento.
Detalhes de instalação que tornam as leituras dos manômetros da bomba confiáveis
Boas leituras de bombas dependem de uma boa instalação. Monte os manômetros onde sejam visíveis, suportados e isolados da tensão direta da tubulação. Use uma válvula de isolamento para que o manômetro possa ser removido para calibração. Adicione um ponto de purga ou respiro onde gás ou líquido preso possa distorcer a leitura. Mantenha as linhas de impulso curtas, proteja o manômetro da vibração da bomba e evite trechos mortos que retenham sólidos ou líquidos estagnados.
- Confirme os locais das tomadas de sucção e descarga com o desenho da bomba e da tubulação.
- Verifique as roscas NPT, BSP, G ou métricas antes da instalação; não force formas de rosca diferentes.
- Use um amortecedor de pulsação ou enchimento líquido quando houver oscilação do ponteiro.
- Registre as leituras na mesma velocidade da bomba e posição da válvula durante as verificações de linha de base.
Limites de risco: o que os manômetros de bomba não podem provar
Um manômetro de bomba não comprova a taxa de vazão por si só. Ele não pode confirmar a margem de NPSH sem dados de pressão de vapor, elevação, velocidade e perda de carga por atrito, e não pode identificar todas as falhas internas da bomba sem uma curva da bomba, leitura de vazão, dados de vibração e histórico de manutenção. Uma pressão de descarga normal ainda pode esconder baixa vazão se uma válvula estiver estrangulada; uma baixa pressão de descarga pode vir de um bypass aberto, rotação incorreta, rotor desgastado ou um manômetro defeituoso.
Use os manômetros como parte de um conjunto de diagnóstico mais amplo. Para serviços de alta pressão, líquidos quentes, produtos químicos perigosos, grau alimentício, farmacêutico ou risco de explosão, confirme a compatibilidade de materiais, proteção contra sobrepressão, requisitos de limpeza, limites de temperatura, normas e práticas de instalação com o fabricante OEM da bomba e o engenheiro do local antes de fazer o pedido. A Manogauge pode apoiar a seleção de manômetros a partir dos recursos de fabricação de Zhejiang, mas a adequação final pertence à especificação do projeto.
Checklist de seleção de manômetros para bombas centrífugas
Antes de fazer o pedido, colete a pressão normal de sucção, pressão normal de descarga, pressão máxima de distúrbio, nome do fluido, temperatura, viscosidade, gravidade específica, nível de pulsação, nível de vibração, rosca de instalação, tamanho do mostrador, classe de exatidão, material da caixa e material das partes molhadas. Uma solicitação de cotação (RFQ) clara evita manômetros subdimensionados, roscas erradas e instrumentos que falham precocemente em serviços com vibração ou corrosivos.
Em resumo, a seleção de manômetros para bombas centrífugas funciona melhor quando as leituras de sucção e descarga são tratadas como diagnósticos do sistema, não como números isolados em um mostrador.
Para manômetros de descarga e sucção de bombas com enchimento de glicerina ou silicone para amortecimento de vibração e pulsação, consulte a página de fornecedor de manômetros com enchimento líquido da Manogauge.
Key takeaways
- Um manômetro de sucção e um de descarga juntos transformam um skid de bombeamento em uma estação de diagnóstico; um único manômetro a jusante não consegue separar a restrição de entrada da demanda do sistema.
- Os manômetros mecânicos duram mais quando a pressão de operação constante fica em torno de 25-75% do fundo de escala, e o serviço pulsante deve ficar na parte inferior da faixa.
- Manômetros com enchimento líquido são adequados para bombas com vibração, movimento rápido de válvulas ou pulsação, porque o enchimento amortece a oscilação do ponteiro e reduz o desgaste do mecanismo.
- Um manômetro de bomba não pode comprovar a taxa de vazão ou confirmar a margem de NPSH por conta própria — isso requer dados de pressão de vapor, elevação, velocidade e perda de carga por atrito, além da curva da bomba.
Часто задаваемые вопросы
As bombas centrífugas precisam de manômetros tanto na sucção quanto na descarga?
Para diagnósticos, sim. A leitura de sucção mostra sinais de restrição de entrada e risco de cavitação, enquanto a pressão de descarga mostra a resistência do sistema. Juntos, eles apoiam as verificações de pressão diferencial e altura manométrica.
Qual escala um manômetro de pressão de descarga de bomba deve usar?
Escolha uma escala que mantenha a pressão normal na porção intermediária legível do mostrador, ao mesmo tempo em que sobrevive à altura manométrica de shut-off, configurações de alívio e pressão de distúrbio. Confirme com o pacote da bomba e a pressão de projeto do local.
Os manômetros da bomba devem ter enchimento líquido?
Use manômetros com enchimento líquido onde a vibração ou pulsação causar oscilação do ponteiro. Para serviços limpos e constantes, um manômetro seco pode ser suficiente; pulsações severas também podem exigir uma estratégia com amortecedor de pulsação (snubber) ou transmissor.
Os manômetros de pressão podem comprovar a vazão da bomba?
Não. As leituras de pressão ajudam a inferir a condição de operação, mas a confirmação da vazão precisa de um medidor de vazão, curva da bomba, velocidade, propriedades do fluido e dados do sistema.

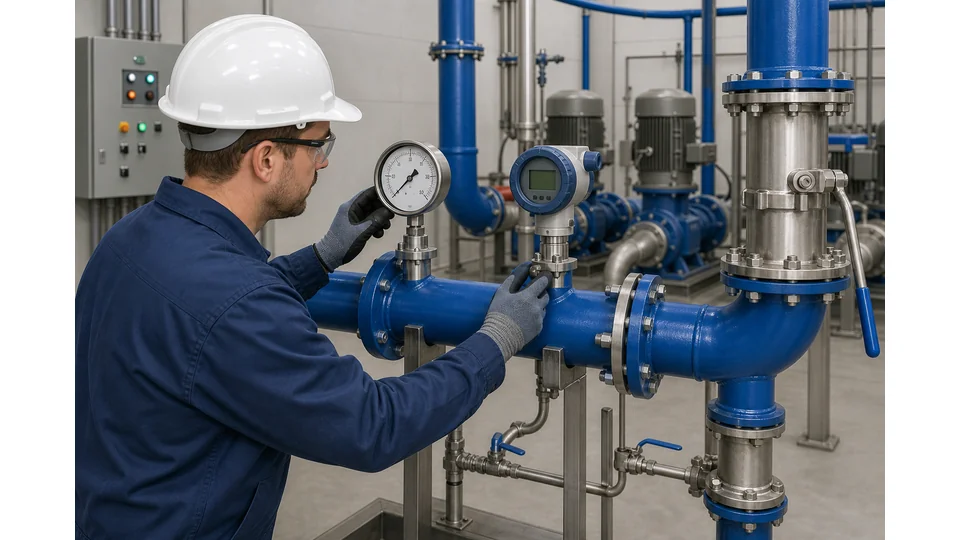

Quando um transmissor é melhor do que um manômetro local?
Use um transmissor quando alarmes, histórico de tendências, monitoramento remoto ou dados da sala de controle forem necessários. Muitos skids de bombas ainda mantêm um manômetro local para manutenção e comissionamento.
Como a escala do manômetro do lado da sucção deve ser dimensionada para uma bomba centrífuga?
Os manômetros de pressão de sucção devem ler toda a faixa de pressão de sucção, incluindo as piores condições de baixa pressão, mantendo a legibilidade. Para bombas com sucção afogada a 0–2 bar manométricos, uma escala de 0–4 bar é apropriada. Para bombas com elevação de sucção ou vácuo no lado da sucção, especifique um manovacuômetro que leia vácuo e pressão. O manômetro de sucção é crítico para o monitoramento do NPSH (Net Positive Suction Head) — manômetros subdimensionados ou com escala incorreta mascaram o risco de cavitação.
Com que frequência os manômetros de bombas centrífugas devem ser substituídos ou recalibrados?
Manômetros em instalações de bombas de alta vibração (montagem direta sem sifão ou isolamento) normalmente requerem substituição a cada 1–2 anos devido à fadiga por vibração. Manômetros com enchimento líquido nos corpos das bombas ou amortecidos por tubulação flexível podem durar de 3 a 5 anos. Inclua os manômetros da bomba no cronograma de manutenção preventiva da planta e inspecione anualmente quanto a desvio do ponteiro, visor embaçado ou descoloração do fluido de enchimento. Substitua qualquer manômetro onde o erro de zero exceda a tolerância da classe de exatidão.
Como converto as leituras dos manômetros de sucção e descarga da bomba em altura manométrica?
Subtraia a pressão de sucção da pressão de descarga para obter o diferencial, depois multiplique o diferencial em bar por 10.2 e divida pela gravidade específica do líquido para obter a altura manométrica em metros. Um diferencial de 5.8 bar na água é de cerca de 59 m; em um líquido de gravidade específica 0.87, os mesmos 5.8 bar equivalem a cerca de 68 m. Compare esse valor com a curva da bomba na velocidade real do eixo, não na velocidade da placa de identificação.
Por que os manômetros de sucção e descarga devem ter a mesma classe de exatidão?
Porque o número útil é a diferença entre eles, e os dois erros se somam. Um manômetro classe 2.5 em um mostrador de 0-10 bar tem permissão para desviar 0.25 bar, o que equivale a cerca de 2.5 m de altura manométrica na água. Se o manômetro de sucção for classe 1.6 e o de descarga for classe 2.5, o diferencial carrega a soma de ambos os erros permitidos, de modo que uma pequena perda genuína de desempenho pode se esconder dentro da tolerância do instrumento.
