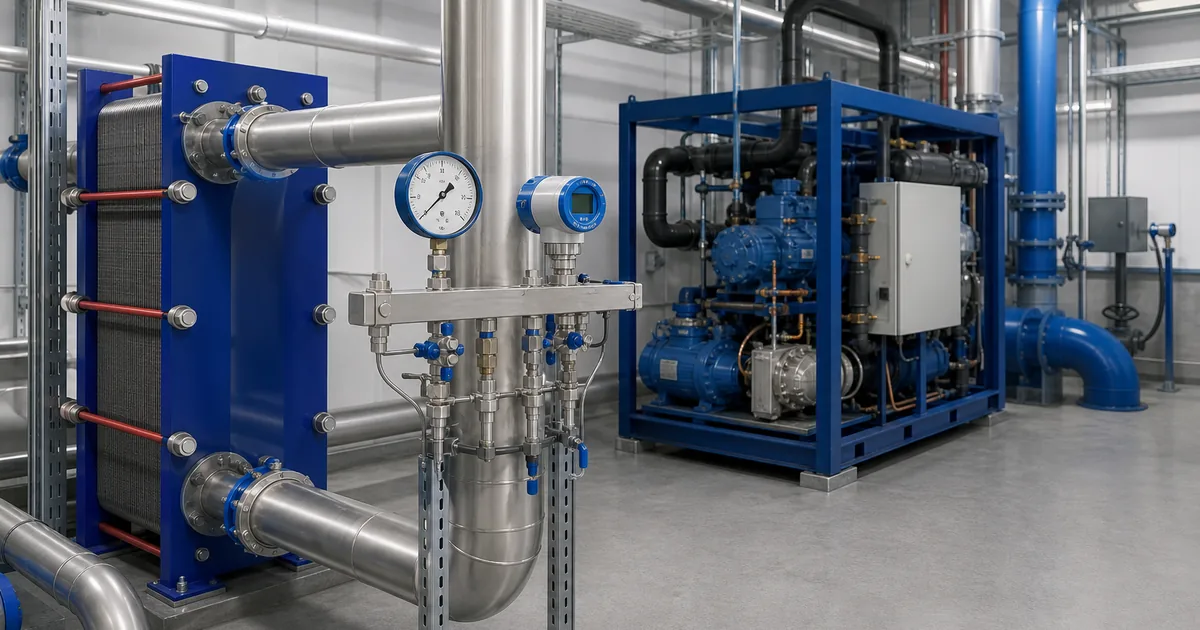

산업용 히트펌프 압력 모니터링은 수배관, 열교환기, 펌프, 서비스 매니폴드에 압력계, 압력 트랜스미터, 차압 계기를 배치해 유량 조건, 압력 손실, 유지보수 안전 확인을 돕는 작업입니다.
개조 프로젝트에서 산업용 히트펌프 압력 모니터링이 중요한 이유
산업용 히트펌프 압력 모니터링은 운전자가 유량 조건, 펌프 양정, 필터 막힘 정도, 열교환기 압력 강하 및 안전한 차단 지점을 확인할 수 있도록 압력계, 트랜스미터와 차압 계기를 선정하는 것을 의미합니다. 히트펌프는 핵심 난방 기술로 자리 잡고 있습니다. 국제에너지기구는 히트펌프를 안정적이고 지속 가능한 난방에 중요한 기술로 설명하며, 유럽연합 집행위원회는 적절한 조건에서 히트펌프가 가스 보일러보다 약 3~5배 높은 에너지 효율을 낼 수 있다고 설명합니다. 이러한 에너지 효율은 하나의 압력 계기가 아니라 전체 시스템에 좌우됩니다.
개조 공사에서는 기존 배관과 펌프에 신규 패키지 장비가 추가되는 경우가 많습니다. 계측 계획은 다음과 같은 실무 질문에 답할 수 있어야 합니다. 증발기 루프에 유량이 흐르는가, 스트레이너가 막히고 있는가, 응축기 루프가 밸런싱되어 있는가, 유지보수 시 안전하게 차단하고 무압 상태를 확인할 수 있는가, 건물관리시스템이 비정상적인 압력 변화를 추세로 확인할 수 있는가?
관련 기초 내용은 압력 트랜스미터와 압력계 선정 가이드 및 산업용 압력계 선정 가이드를 참조하십시오.
산업용 압력계 옵션 보기 ->143개 이상의 공업용 게이지 탐색→산업용 히트펌프 시스템에서 압력을 측정해야 하는 위치

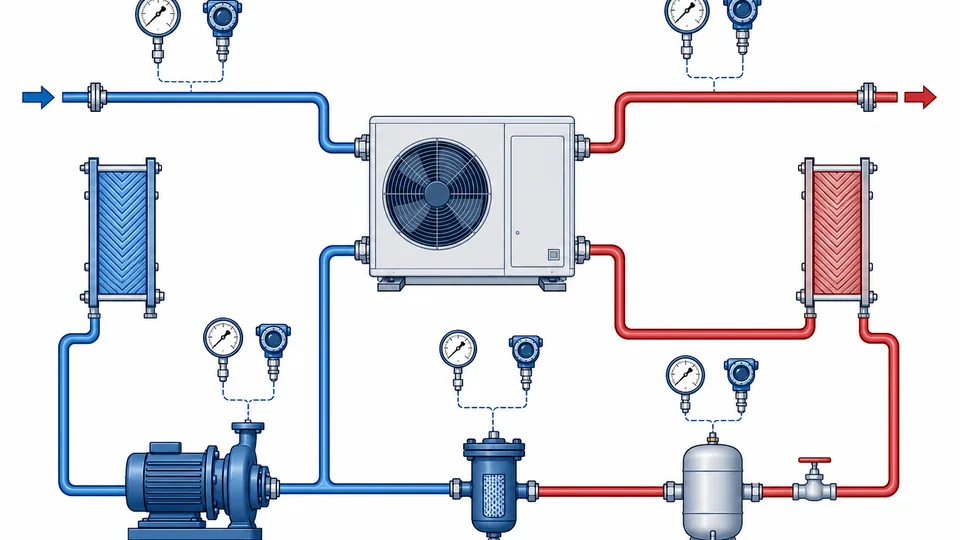

히트펌프 스키드에는 일반적으로 OEM이 선정한 내부 센서가 포함됩니다. 플랜트 계측에서는 스키드 주변에 접근 가능한 현장 표시 장치와 외부 추세 모니터링 포인트를 추가합니다. 유용한 측정 지점으로는 펌프 흡입구와 토출구, 판형 열교환기의 입구와 출구, 스트레이너 또는 필터, 팽창탱크, 보충수 라인, 버퍼 탱크 및 차단 매니폴드가 있습니다.
배관이 편리한 위치에만 계기를 설치하지 마십시오. 스로틀링 밸브 하류의 압력계는 펌프 토출구에 설치된 압력계와 다른 상태를 보여줄 수 있습니다. 열교환기나 필터 전후의 차압은 오염, 막힘 또는 유량 제한을 직접 보여주므로 서로 떨어진 두 절대압 측정값보다 유용한 경우가 많습니다.
| 모니터링 지점 | 일반적인 목적 | 계기 옵션 |
|---|---|---|
| 펌프 흡입구 및 토출구 | 펌프 양정 및 캐비테이션 위험 확인 | 압력계 2대 또는 트랜스미터 |
| 판형 열교환기 | 오염 및 유량 제한 감시 | 차압계 또는 트랜스미터 2대 |
| 스트레이너 또는 필터 | 유량 저하 전 세척 시점 알림 | 차압 스위치, 압력계 또는 트랜스미터 |
| 팽창탱크 및 보충수 라인 | 정적 충전 압력 확인 | 현장 압력계 및 서비스 밸브 |
| 냉매 서비스 지점 | OEM/서비스 진단 전용 | 승인된 절차에 따른 정격 서비스 계기 |
압력계, 트랜스미터 및 차압계 선정 기준

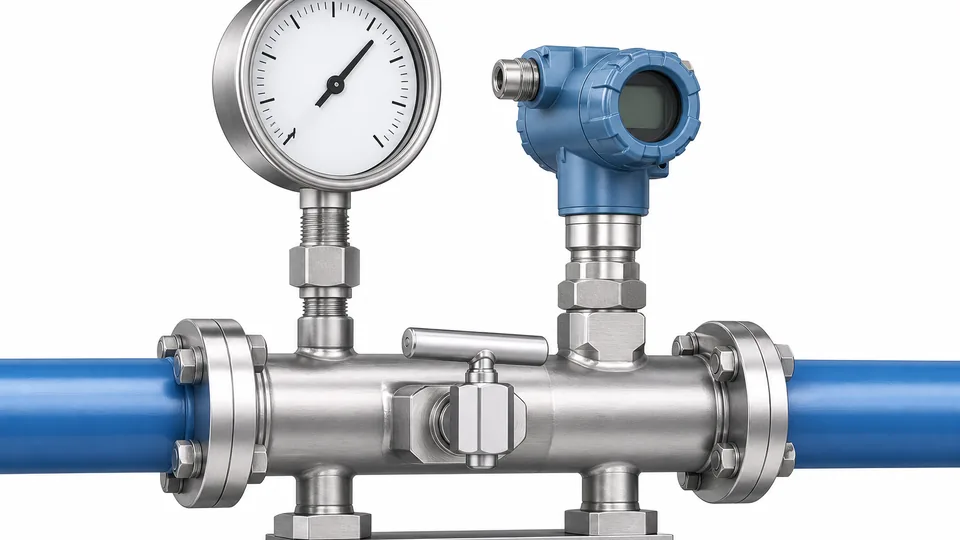

기계식 압력계는 유지보수, 플러싱 및 수동 밸브 조작 시 신속하게 현장 압력을 확인할 수 있게 해줍니다. 압력 트랜스미터는 PLC, BMS 또는 데이터 로거로 연속 신호를 전송합니다. 차압 계기는 두 지점의 압력을 비교하며 필터, 스트레이너 및 열교환기에 적합한 경우가 많습니다.
적절한 선택은 어떤 판단을 내려야 하는지에 따라 달라집니다. 스트레이너를 열기 전에 무압 상태만 확인하면 되는 경우에는 적절한 차단 밸브가 포함된 현장 압력계만으로 충분할 수 있습니다. 소유자가 경보, 추세 이력 또는 에너지 진단을 원한다면 일반적으로 트랜스미터가 필요합니다. 오염 상태를 확인할 때는 운전자가 두 압력계 값을 직접 빼는 것보다 차압 측정이 명확합니다.
Manogauge는 Zhejiang 제조 자원을 통해 기계식 압력계 제품군과 계측 어셈블리를 공급할 수 있지만, 최종 선정은 히트펌프 OEM 매뉴얼, 현장 배관 등급 및 프로젝트 문서를 따라야 합니다. 연결 방식, 냉매 적합성, 압력 등급 및 서비스 절차가 승인되지 않은 경우 냉매 회로에 트랜스미터를 추가하지 마십시오.
히트펌프 계기 체크리스트 요청엔지니어가 24시간 이내 답변→압력 범위, 접액부 재질, 연결부 및 보호 사양 선정
압력 범위부터 검토하십시오. 정상 운전 압력이 눈금에서 읽기 쉬운 구간에 위치하면서도 기동, 펌프 차단 양정 및 예상되는 비정상 조건을 모두 포함할 수 있는 범위를 선택해야 합니다. 일반적인 설계 기준은 눈금 최상단에서 연속 운전하지 않는 것이지만, 최종 범위는 현장 설계 압력과 EN 837 또는 ASME B40.100 같은 관련 압력계 표준 관행을 기준으로 확인해야 합니다.
접액부 재질은 유체 적합성에 따라 결정합니다. 수배관 루프에는 글리콜, 부식 억제제, 세정 화학물질 또는 저전도도수가 포함될 수 있습니다. 일부 건물용 수배관 루프에서는 황동이 적합할 수 있지만, 내식성, 응축수 수질 또는 긴 사용 수명이 중요한 경우에는 스테인리스강이 선호됩니다. 씰, 가스켓 및 충전액의 적합성도 확인해야 합니다. 프로젝트에서 요구하는 KS 인증 여부도 함께 검토하십시오.
연결부는 신중하게 지정해야 합니다. NPT, BSP, G 또는 미터 나사는 서로 호환되지 않습니다. 교정 및 교체를 위해 차단 밸브를 추가하고, 고온 유체에 열 보호가 필요한 경우에만 사이폰을 사용하십시오. 펌프 맥동이나 진동으로 지시값이 불안정할 때는 스너버를 고려할 수 있습니다. 오염된 물에는 작은 압력 포트가 막히는 방식보다 다이어프램 씰 또는 플러시 연결이 더 신뢰할 수 있습니다.
신뢰성 있는 압력 측정을 위한 설치 및 시운전 점검
압력 데이터의 유용성은 설치 품질에 따라 결정되는 경우가 많습니다. 압력계는 안전한 통로에서 똑바로 서서 잘 보이도록 설치하십시오. 압력계가 지렛대처럼 작용할 수 있는 지지되지 않은 분기 연결은 피하십시오. 트랜스미터는 불필요한 열, 수분 유입 및 케이블 장력이 발생하지 않는 위치에 설치하십시오. 공기나 침전물이 모일 수 있는 저점에서는 임펄스 라인 배치로 인해 가스, 오염물 또는 정체된 액체가 갇히지 않는지 확인하십시오.
- P&ID 태그, 압력 범위, 설계 압력 및 온도를 확인합니다.
- 실제 루프 유체에 맞는 접액부 재질, 씰 재질 및 나사 규격을 적용합니다.
- 차단 밸브와 필요한 경우 벤트 또는 드레인 장치를 설치합니다.
- 안전한 위치에서 단계적으로 가압하고 누설을 점검하며 시운전합니다.
- 현장 압력계와 트랜스미터 값을 비교하고 영점/스팬 점검 결과를 기록합니다.
- 정상 운전 데이터를 확보한 후에만 경보 임계값을 설정합니다.
히트펌프 이외의 설비에도 적용되는 설치 기본 사항은 압력계 설치 모범 사례 및 맥동 보호를 위한 압력계 스너버 선정을 참조하십시오.
주문 전 확인해야 할 한계, 고장 징후 및 구매 사양
압력 모니터링만으로 히트펌프의 효율, 올바른 냉매 충전 상태, 냉매 서비스 안전성 또는 현지 법규 준수 여부를 입증할 수는 없습니다. 또한 모든 압축기, 팽창 밸브 또는 제어 시스템 고장을 진단할 수도 없습니다. 압력 모니터링은 압력 추세, 펌프 양정, 정적 충전 압력, 압력 강하 및 비정상 변화를 보여주는 증거를 제공하며, 엔지니어는 이를 온도, 유량, 전기 데이터 및 OEM 고장 데이터와 함께 해석해야 합니다.
주의해야 할 징후로는 스트레이너 차압 상승, 펌프 토출 압력 저하, 압력계와 트랜스미터 간 큰 편차, 포인터 진동, 나사 연결부 누설 또는 반복적인 동결 및 과압 발생 후 트랜스미터 드리프트가 있습니다. 고압, 냉매, 온수, 글리콜, 부식성 첨가제 또는 위험 장소에 노출된 계기는 재사용 전에 엔지니어링 검토가 필요합니다.
주문 전에는 루프 유체, 최대 압력과 정상 압력, 온도, 연결 나사, 필요한 신호, 방진·방수 등급, 정확도 요구사항, 설치 위치, 차단 방식 및 문서 요구사항을 제공하십시오. 신중하게 작성한 산업용 히트펌프 압력 모니터링 사양서는 압력계 불일치를 방지하고 시운전 데이터를 더욱 신뢰할 수 있게 합니다.
냉매 회로 압력, 운전 범위, 온도 보상, 서비스 포트 및 경보 한계를 구매 사양으로 전환하는 방법
유용한 사양서는 카탈로그 명칭이 아니라 공정에서부터 시작합니다. 정상 운전값, 신뢰할 수 있는 최소·최대값, 이상 운전 조건, 유체 조성, 공정 온도 및 계기의 설치 방식을 기록합니다. 그런 다음 작업자가 확인해야 할 사항을 명시합니다. 안정적인 현장 지시값인지, 피크값인지, 차압인지, 스위칭 포인트인지 또는 교정된 기준값과 비교할 값인지 구분해야 합니다. 이 구분이 중요한 이유는 감지 소자, 연결부 또는 응답 특성이 설치 조건에 적합하지 않으면 압력계가 기계적으로 정확하더라도 사용할 수 없기 때문입니다.
지속적으로 예상되는 조건과 단시간 발생 이벤트를 분리하십시오. 냉매 회로 압력, 운전 범위, 온도 보상, 서비스 포트 및 경보 한계에서는 평균값보다 단시간 이벤트가 더 중요할 수 있지만, 단순히 더 큰 눈금 범위를 선택하는 방식으로 처리해서는 안 됩니다. 눈금 범위가 크면 판독성이 떨어지고 운전점에서 오차가 증가할 수 있습니다. 반대로 범위를 지나치게 좁게 선택하면 감지 소자가 반복적인 과부하에 노출될 수 있습니다. 예상 운전 사이클, 허용 과압 및 기동·정지·세척 중 필요한 지시값을 문서화하십시오. 이러한 값이 उपलब्ध하지 않다면 최종 범위 선정은 현장 엔지니어링 판단으로 남겨야 합니다.
설치 세부사항은 압력계 본체와 동일한 수준으로 주의 깊게 검토해야 합니다. 취출 지점이 진동, 맥동, 수격 작용, 열충격, 응축, 세척수 또는 부식성 대기에 노출되는지 확인하십시오. 안전한 유지보수를 위해 필요한 경우 차단 밸브를 설치하고, 응답 특성과 교정에 미치는 영향을 이해한 경우에만 압력계 콕, 사이폰, 스너버, 다이어프램 실 또는 원격 설치를 고려하십시오. 연결 나사는 상대 부품과 일치해야 합니다. NPT, BSP/G 및 미터 나사는 호칭 크기가 비슷하다는 이유만으로 서로 호환되지 않습니다. 맞지 않는 나사를 억지로 체결하거나 잘못된 표준을 실런트로 보완하지 마십시오.
출고 승인 전에 작업에 실제로 필요한 증빙을 요청하십시오. 치수 도면, 접액부 재질 선언서, 정확도 명세, 교정 방법, 압력 시험 요구사항 및 포장 또는 청정도 지침이 이에 해당합니다. 공정 화학성분이나 위험 등급 확인을 대신하는 수단으로 인증서를 요청해서는 안 됩니다. 표준 및 고객 사양은 구조, 시험 또는 문서 요건을 규정할 수 있지만, 모든 농도·온도 또는 세척 사이클과의 적합성을 자동으로 입증하지는 않습니다. 담당 엔지니어는 계기 데이터시트를 P&ID, 밸브 배치 및 유지보수 절차와 대조해야 합니다.
시운전에서는 기준 상태를 설정해야 합니다. 공정이 확인된 상태에서 압력계 지시값, 기준 측정값, 온도, 펌프 또는 압축기 상태 및 포인터 진동 여부를 기록하십시오. 시스템이 정상 부하에 도달한 후와 제어된 정지 후에 다시 확인합니다. 영점 드리프트, 느린 응답, 막힌 임펄스 라인 또는 비정상적으로 조용한 포인터는 양호한 성능의 증거가 아니라 고장 신호일 수 있습니다. 추세 기록은 이후 교체 판단의 신뢰성도 높여 줍니다. 다음 계기를 일반적인 카탈로그 가정이 아니라 실제 사용 상태를 바탕으로 사양화할 수 있기 때문입니다.
냉매 회로 압력, 운전 범위, 온도 보상, 서비스 포트 및 경보 한계에 대한 실무적 결론은 감지 소자, 접액부 재질, 범위, 정확도, 연결부, 설치 방식, 보호 액세서리 및 문서를 포함한 전체 측정 체인을 선정해야 한다는 것입니다. 이 페이지의 제품 사진은 참고용으로 사용된 실제 Manogauge 압력계 구조를 보여 주는 것이며, 동일한 구성이 모든 유체 또는 압력에 적합하다는 증거는 아닙니다. 구매 전에 최종 모델, 치수 및 사용 가능한 옵션을 최신 데이터시트와 대조하여 확인하십시오.
검토 참고: 공개된 값은 보편적인 승인 조건이 아니라 엔지니어링 검토를 위한 기준으로 취급하십시오. 최종 선정은 최신 Manogauge 데이터시트, 프로젝트 P&ID 및 현장 위험성 평가를 기준으로 확인해야 합니다. 교체 압력계를 사진만 보고 선정하지 않도록 모든 편차, 액세서리 설정 및 검사 주기를 유지보수 파일에 기록하십시오.
Key takeaways
- 히트펌프 개조 프로젝트의 압력 모니터링은 OEM 제어를 대체하는 것이 아니라 유량, 압력 강하, 펌프 양정 및 안전한 유지보수 지점을 확인해야 합니다.
- 현장 서비스 점검에는 압력계, 추세 데이터에는 트랜스미터, 필터와 열교환기에는 차압 계기를 사용하십시오.
- 주문 전 압력 범위, 접액부 재질, 나사 규격, 차단 방식, 방진·방수 등급 및 시운전 기록을 확인해야 합니다.
Часто задаваемые вопросы
산업용 히트펌프에서 가장 유용한 압력 측정 지점은 어디입니까?
일반적으로 펌프 흡입구와 토출구, 열교환기 입구/출구, 스트레이너 또는 필터 차압, 팽창탱크 압력 및 보충수 압력이 중요합니다. 냉매 압력 측정 지점은 반드시 OEM 서비스 절차를 따라야 합니다.
히트펌프에는 압력계와 압력 트랜스미터 중 무엇을 사용해야 합니까?
현장 확인과 추세 데이터가 모두 필요한 경우 두 가지를 함께 사용하십시오. 압력계는 장비에서 유지보수 담당자가 압력을 확인하도록 돕고, 트랜스미터는 BMS 또는 PLC가 압력을 추세로 기록하고 비정상 변화를 경보하며 온도나 유량과 비교할 수 있게 합니다.
압력계 범위는 어떻게 선정합니까?
정상 압력, 기동 압력, 펌프 차단 양정, 설계 압력 및 안전 여유를 확인하십시오. 압력계는 정상 운전 중 읽기 쉬우면서 예상되는 최대 조건에 대해 정격을 만족해야 하며, 최종 범위는 프로젝트 사양에 부합해야 합니다.
항상 스테인리스강이 필요한가요?
아닙니다. 재질은 수질, 글리콜, 부식 억제제, 세정 화학물질, 온도 및 옥외 노출 조건에 따라 결정됩니다. 내식성 때문에 스테인리스강이 선호되는 경우가 많지만, 여전히 유체 적합성을 확인해야 합니다.
압력 모니터링만으로 히트펌프 효율을 입증할 수 있습니까?
아닙니다. 압력 데이터는 유량 제한, 펌프 양정 및 오염 상태를 진단하는 데 도움이 되지만, 효율을 판단하려면 온도, 유량, 전력, 냉매 측 데이터 및 OEM 성능 로직도 필요합니다.
