냉각탑 압력 게이지 모니터링은 개방형 응축수 루프를 숨겨진 유압 시스템에서 읽을 수 있는 작동 지점 세트로 전환합니다. HVAC 중앙 플랜트, 공정 냉각 스키드, 데이터 센터 및 공장에서 펌프, 스트레이너, 사이드스트림 필터, 열교환기 및 냉각탑 라이저 주변의 게이지는 운영자가 온도 경보가 유일한 단서가 되기 전에 막힘, 낮은 유량, 펌프 문제 및 비정상적인 압력 손실을 파악하는 데 도움이 됩니다.
냉각탑 압력 게이지 모니터링이 중요한 이유
냉각탑 압력 게이지 모니터링은 증발식 냉각탑을 통해 열을 방출하는 응축수 시스템의 국부 압력 및 압력 강하를 측정하는 관행입니다. 루프는 일반적으로 타워에서 공기에 개방되어 있어 공기 중 부유물, 생물학적 성장, 부식 생성물, 스케일 및 처리 화학 물질을 수집할 수 있습니다. 이러한 오염 물질은 눈에 보이는 누출이나 펌프 고장으로 나타나기 전에 유압 저항을 변화시킵니다.
미국 에너지부의 냉각탑용 사이드스트림 여과 가이드에서는 차압 임계값이 초과될 때 반응하는 자동 역세척 필터를 설명합니다. 이것이 이러한 시스템에서 압력 계측의 핵심 가치입니다. 이는 유지보수 팀에게 오염, 막힌 스트레이너 및 필터 부하에 대한 간단한 작동 수치를 제공합니다.
스테인리스 압력계 보기143개 이상의 공업용 게이지 탐색→응축수 루프용 게이지 지점
펌프 토출구의 단일 게이지보다는 압력 지점 맵으로 시작하십시오. 유용한 위치에는 펌프 흡입, 펌프 토출, 스트레이너 입구 및 출구, 필터 입구 및 출구, 냉동기 응축기 입구 및 출구, 판형 열교환기 포트, 냉각탑 라이저 및 보충수 또는 바이패스 분기 라인이 포함됩니다. 각 중요 지점의 국부 게이지는 운영자가 오늘의 판독값을 깨끗한 시스템의 기준선과 비교하는 데 도움이 됩니다.
| 위치 | 판독값이 진단에 도움이 되는 사항 | 일반적인 계기 접근 방식 |
|---|---|---|
| 펌프 흡입 | 낮은 수조 수위, 막힌 흡입 스트레이너, 공기 유입 또는 캐비테이션 위험 | 흡입이 진공에 가까워질 수 있는 곳의 연성 또는 저범위 압력 게이지 |
| 펌프 토출 | 펌프 상태, 닫힌 밸브, 시스템 저항 및 유량 추세 지원 | 진동 방지 기능이 있는 액체 충전 게이지 또는 트랜스미터 |
| 스트레이너 또는 사이드스트림 필터 | 부유물 부하 및 세척/역세척 시기 | 엘리먼트 양단에 두 개의 게이지 또는 차압 게이지 |
| 열교환기 또는 응축기 | 오염, 유량 제한 또는 잘못된 밸브 위치 | 전후 비교를 위한 쌍으로 된 국부 게이지 |
스트레이너 및 필터에 차압 사용
차압은 두 압력 지점 간의 차이입니다. 깨끗한 스트레이너, 카트리지 필터 또는 사이드스트림 필터 양단에서 압력 강하는 동일한 유량에서 시운전 기준선에 가까워야 합니다. 부유물, 바이오필름 또는 스케일이 쌓이면 동일한 유량에 더 많은 압력이 필요하므로 차압이 상승합니다. 이로 인해 DP는 세척 또는 역세척을 위한 가장 간단한 초기 지표 중 하나가 됩니다.
수동 시스템의 경우 운영자가 판독값을 일관되게 기록한다면 쌍으로 된 압력 게이지로 충분할 수 있습니다. 자동 필터의 경우 차압 스위치 또는 트랜스미터가 역세척, 경보 또는 유지보수 검토를 트리거할 수 있습니다. 설정값은 플랜트 간에 복사된 일반적인 숫자가 아니라 필터 제조업체 및 현장 시운전 데이터에서 가져와야 합니다.
냉각수 압력계 사양 검토 요청엔지니어가 24시간 이내 답변→먼저 루프 기준선 설정: DP 기록지와 대부분의 현장에서 생략하는 유량 보정

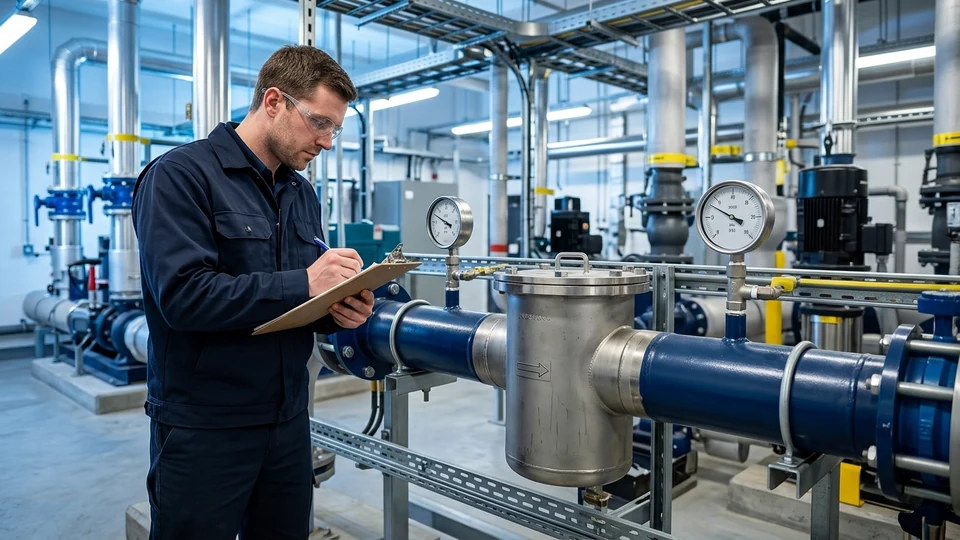

차압 측정값은 알려진 유량에서 기록된 깨끗한 기준선과 비교할 때만 유지보수 결정의 근거가 됩니다. 대부분의 응축수 루프는 가변 유량으로 작동하므로, 다른 날에 측정한 두 개의 보정되지 않은 DP 측정값을 비교하면 양방향으로 오해를 불러일으킬 수 있습니다. 즉, 더 높은 유량에서 더 높은 DP는 완전히 정상일 수 있으며, 감소된 유량에서 변동 없는 DP는 실제 오염을 숨길 수 있습니다.
바스켓 스트레이너나 깨끗한 필터 엘리먼트를 통과하는 난류에서 압력 강하는 대략 유량의 제곱에 비례하여 상승합니다. 이는 측정값을 판단하기 전에 적용할 수 있는 간단한 현장 보정 방법을 제공합니다.
실용 예시. 사이드스트림 필터의 시운전 기준선은 100% 설계 유량에서 0.30 bar였습니다. 오늘 플랜트는 약 80% 유량으로 펌프 한 대를 가동하고 있으며 게이지 쌍은 0.42 bar를 나타냅니다. 설계 유량으로 보정: 0.42 × (100 ÷ 80)² = 0.42 × 1.56 ≈ 0.66 bar. 보정하지 않으면 측정값은 40% 상승한 것처럼 보이며 관찰 항목으로 기록될 수 있습니다. 보정하면 깨끗한 기준선의 두 배 이상이므로 세척 결정이 내려집니다.
제곱 법칙은 근사치입니다. 스트레이너, 바스켓 및 부하가 적게 걸린 매체에는 상당히 잘 맞지만, 부하가 많이 걸린 카트리지나 형성된 필터 케이크는 선형 관계에 더 가깝게 작동하므로, 필터 제조업체의 깨끗한 엘리먼트 DP 곡선이 제공될 때는 항상 그것을 사용하십시오. 해당 지점에 유량 측정이 없는 경우, 최소한 펌프 속도, 밸브 위치 및 가동 중인 펌프 수를 기록하여 작동 상태를 비교할 수 있도록 하십시오.
| 지점 | 시운전 시 기록 (깨끗한 상태) | 재측정 시점 | 결정 트리거 |
|---|---|---|---|
| 흡입 스트레이너 | 설계 유량, 수조 수위, 펌프 속도에서의 DP | 매주, 그리고 타워 세척 후 매번 | 유량 보정된 DP가 스트레이너 제조업체의 '깨끗함'에서 '더러움' 한계에 도달할 때 |
| 사이드스트림 필터 | 깨끗한 상태의 DP, 그리고 필터 설명서의 역세척 설정값 | 매일, 또는 자동 역세척 카운터에 따라 | 유량 보정된 DP가 역세척 또는 엘리먼트 교체 설정값에 도달할 때 |
| 응축기 또는 판형 열교환기 | 설계 유량에서의 DP와 온도 접근값 | 매월 | 상승하는 보정 DP와 함께 상승하는 접근값은 수측 오염을 시사합니다 |
| 펌프 흡입 및 토출 | 설계 유량에서의 두 측정값과 차압 | 매월 | 동일 속도에서 차압이 떨어지면 임펠러 마모, 공기 또는 낮은 수조 수위를 시사합니다 |
매번 동일한 게이지에서 동일한 지점을 읽으십시오. 0-10 bar 다이얼을 0-4 bar 다이얼로 교체하면 필터의 상태가 변하기 훨씬 전에 숫자의 분해능이 변경되며, 혼합된 계측기로 작성된 기록은 추세가 아닙니다.
냉각수용 접액부 재질, 범위 및 댐핑 선택
냉각탑 물은 깨끗한 음용수가 아닙니다. 살생물제, 부식 억제제, 염화물, 경도, 부유 고형물 및 생물학적 잔류물을 포함할 수 있습니다. 황동 접액부는 온화한 건물 용수 시스템에서는 허용될 수 있지만, 많은 산업용 응축수 루프는 처리 화학 물질 및 부식 부산물에 대한 더 나은 내성을 위해 304 또는 316L 스테인리스 스틸 접액부를 선호합니다. 해수, 고농도 염화물, 공격적인 세척 화학 물질 또는 특이한 억제제의 경우 수처리 전문가가 재료 호환성을 확인해야 합니다.
범위 선택은 펌프 시동, 밸브 조절 및 더러운 필터 조건을 포함하면서 정상 작동 압력을 다이얼의 중간 부분에 두어야 합니다. 진동하는 펌프실에서는 액체 충전 압력 게이지, 원격 장착, 모세관 또는 스너버가 가독성을 향상시킬 수 있습니다. 실외 타워 배관의 경우 비, 자외선 노출 및 유지보수 세척에 적합한 인클로저와 렌즈를 선택하십시오.
응축수 지점의 범위, 과압 여유 및 다이얼 크기
응축수 루프의 범위 선택은 정상 작동, 시동 또는 닫힌 밸브에 대한 데드헤드, 그리고 부하가 많이 걸린 필터라는 한 가지가 아닌 세 가지 상태를 견뎌야 합니다. 결정적인 수치는 일반적으로 정상 토출 압력이 아니라 펌프 차단 수두입니다. 스트레이너 세척을 위해 토출 밸브를 닫으면 유량이 없어 압력을 완화할 수 없는 상태에서 게이지에 차단 압력이 가해지기 때문입니다.
EN 837-2 지침에서 일반적으로 인용되는 선택 규칙은 안정적인 작동 측정값을 전체 스케일의 약 25%에서 75% 사이로 유지하고, 부하가 변동하는 곳에서는 25-65%에 가깝게 유지하는 것입니다. 구매 사양에 적용되는 조항과 버전을 확인하십시오. 아래의 계산은 이 규칙이 펌프실에서 어떻게 작동하는지 보여줍니다.
실용 예시. 정상 토출 3.5 bar, 차단 수두 약 4.6 bar, 펌프에서 눈에 띄는 맥동. 0-6 bar 다이얼은 정상 작동을 스팬의 58%에, 차단 압력을 77%에 위치시켜 사용 가능합니다. 0-4 bar 다이얼은 더 정밀해 보이지만 토출 밸브가 닫힐 때마다 지침이 전체 스케일을 넘어갑니다. 0-10 bar 다이얼은 측정값을 35%에 유지하며 여유가 많지만, 63 mm 다이얼에서는 눈금 간격이 너무 커서 기록에 필요한 0.2 bar 필터 추세를 보기가 어렵습니다.
| 지점 | 범위를 결정하는 요인 | 실용적인 선택 | 잘못될 수 있는 점 |
|---|---|---|---|
| 펌프 흡입, 개방형 타워 루프 | 정적 수조 수두; 흡입 스트레이너에 부하가 걸릴 때 진공 가능성 | 연성계, 음압에서 양압까지 | 양압 전용 다이얼은 스토퍼에 멈춰 있어 캐비테이션 발생 위험을 숨깁니다 |
| 펌프 토출 | 듀티 포인트가 아닌 펌프 차단 수두 | 전체 스케일은 차단 수두 ÷ 0.75 근처 | 스트레이너 세척 중 데드헤드는 크기가 작은 다이얼의 범위를 초과하게 합니다 |
| 스트레이너 또는 필터 DP | 예상되는 더러운 상태의 DP에 여유분 추가 | DP 게이지, 또는 더러운 상태 DP의 두 배에 가까운 전체 스케일을 가진 한 쌍의 게이지 | 범위나 등급이 다른 두 개의 다이얼은 차감 값을 무의미하게 만듭니다 |
| 응축기 입구 및 출구 | 시스템 정압에 펌프 수두 추가 | 동일한 범위와 정확도 등급을 가진 한 쌍 | 양쪽에 혼합된 범위를 사용하면 실제와 다른 DP가 생성됩니다 |
다이얼 크기는 파이프 크기가 아닌 측정 거리에 따라 결정됩니다. 즉, 몇 미터 떨어진 통로에서 읽는 게이지는 펌프 옆 팔 길이 거리에서 읽는 게이지보다 더 큰 다이얼이 필요합니다. 압력계 다이얼 크기 선택 가이드와 압력계 범위 계산 가이드는 과압 및 맥동 허용치를 포함한 전체 방법을 설명합니다.
한계: 압력은 수처리 또는 유량 검증을 대체하지 않음
압력 판독값은 강력하지만 수질, 생물학적 제어, 열전달 성능 또는 레지오넬라 위험 관리를 증명하지는 않습니다. 화학적 성질이 나쁜 경우에도 정상적인 압력 강하가 존재할 수 있습니다. 높은 압력 강하는 오염을 나타낼 수 있지만, 검사 및 수질 분석 없이는 원인이 스케일, 미생물 성장, 모래, 녹 또는 고착된 밸브인지 식별할 수 없습니다.
압력 데이터는 유량, 온도 접근, 전도도, 블로우다운 기록, 화학 물질 투여, 수조 검사, 진동 및 유지보수 이력과 함께 사용해야 합니다. 고압, 화학 세척 및 옥상 접근 조건 또한 현장별 안전 검토가 필요합니다. 냉각탑 압력 게이지 모니터링을 공학적 수처리 및 기계 설계 결정을 대체하는 것이 아니라 실용적인 진단 계층으로 취급하십시오.
냉각탑 압력 계기용 RFQ 체크리스트
RFQ에는 매체, 수처리 화학 물질, 알려진 경우 염화물 수준, 정상 압력, 최대 압력, 펌프 차단 압력, 예상 차압 범위, 공정 온도, 주위 온도, 연결 나사 또는 플랜지, 장착 방향, 진동, 실외 노출, 요구 정확도, 접액부 재질, 케이스 재질, 액체 충전, 인클로저 등급 및 교정 성적서 필요 여부를 명시해야 합니다.
유용한 내부 참조 자료에는 냉각수 서비스용 스테인리스 스틸 압력 게이지, 진동 펌프실용 액체 충전 게이지 및 맥동 보호를 위한 스너버 선택이 포함됩니다. 좋은 냉각탑 압력 게이지 모니터링 계획은 세척 후 기준선 판독값으로 시작한 다음 압력 및 차압 추세를 사용하여 실제로 유지보수가 필요한 위치를 결정합니다.
핵심 요점
- 응축수 루프는 타워에서 공기에 개방되어 있어 이물질, 생물학적 성장, 스케일 및 처리 화학 물질을 수집하며, 이는 가장 먼저 압력 강하 상승으로 나타납니다.
- 차압 측정값은 알려진 유량에서의 깨끗한 기준선과 비교할 때만 의미가 있습니다. 세척 여부를 결정하기 전에 DP를 기준 유량으로 보정하십시오(대략 제곱 법칙 관계).
- 응축기 펌프 게이지는 듀티 압력보다는 차단 수두를 기준으로 크기를 정하고, 차압을 도출하는 데 사용되는 모든 쌍에는 일치하는 범위와 정확도 등급을 사용하십시오.
- 압력 강하만으로는 오염의 원인을 식별하거나 수질, 열전달 성능 또는 레지오넬라균 제어를 증명할 수 없습니다. 정상 압력은 좋지 않은 화학적 상태와 공존할 수 있습니다.
Related buyer pages
Stainless steel pressure gauge manufacturerOpen-loop water, biocide dosing and outdoor exposure need stainless cases and wetted parts.
Liquid-filled pressure gauge supplierCondenser water pump and filtration skid points with continuous vibration.
Bimetal thermometer manufacturerTower supply and return water temperature points with matched stem length.
관련 글
- AI 데이터센터 액체 냉각 압력 모니터링
AI 데이터센터 액체 냉각 압력 모니터링은 CDU 공급/회수 압력, 랙 매니폴드 균형, 누설 위험 및 필터 부하 확인에 도움이 됩니다.
- 산업용 히트펌프 압력 모니터링: 압력계 선정
산업용 히트펌프 개조 프로젝트의 압력계, 압력 트랜스미터, 차압 감시, 범위, 재질, 설치 및 시운전 점검 가이드입니다.
- 냉수 차압 모니터링: HVAC 압력계 가이드
HVAC 설비를 위한 냉수 차압 모니터링 가이드: 압력계와 차압 트랜스미터 설치 위치, 측정 범위 선정 방법, 그리고 지시값만으로는 확인할 수 없는 사항을 정리했습니다.
- 수소 전해조 압력 모니터링: 압력계 및 트랜스미터 선정
수소 전해조 압력 모니터링에는 수소, 산소 및 물 루프에 적합한 압력계, 트랜스미터, 차단 밸브와 알람 로직이 필요합니다.
- 펄프·제지용 압력계: 재질과 막힘 대책
펄프 스톡, 백수, 증기, 코팅 라인 압력계 선정. 섬유가 게이지 소켓을 막는 이유, 다이어프램 씰이 필요한 시점, 범위와 접액 재질 확인 사항.
자주 묻는 질문
냉각탑 시스템에 압력 게이지를 어디에 설치해야 합니까?
일반적인 지점은 펌프 흡입, 펌프 토출, 스트레이너 입구 및 출구, 필터 입구 및 출구, 열교환기 또는 응축기 입구 및 출구, 타워 라이저 및 바이패스 또는 보충수 분기 라인입니다.
냉각탑 필터 양단의 높은 차압은 무엇을 의미합니까?
일반적으로 부유물, 스케일, 바이오필름 또는 부유 고형물이 필터에 부하를 주고 있음을 의미합니다. 깨끗한 기준선 및 필터 제조업체의 권장 세척 또는 역세척 설정값과 비교하여 확인하십시오.
황동 압력 게이지는 냉각탑 물에 적합합니까?
온화한 건물 용수 서비스에서는 허용될 수 있지만, 염화물, 살생물제, 부식 억제제 또는 세척 화학 물질이 포함된 산업용 냉각수는 종종 304 또는 316L 스테인리스 접액부를 선호합니다. 수처리 전문가와 호환성을 확인하십시오.
압력 판독값으로 냉각탑 수처리가 올바르다는 것을 증명할 수 있습니까?
아니요. 압력 판독값은 유압 저항과 펌프 동작을 보여주지만, 수질 화학, 생물학적 제어, 전도도, 블로우다운 및 열전달 성능은 별도로 확인해야 합니다.
냉각탑 압력 게이지에 대한 RFQ에는 무엇이 포함되어야 합니까?
매체, 처리 화학 물질, 압력 범위, 최대 압력, 차압 범위, 온도, 연결, 진동, 실외 노출, 접액부 재질, 케이스 재질, 액체 충전, IP 등급 및 교정 요구 사항을 포함하십시오.
루프가 가변 유량으로 작동할 때 필터 차압을 어떻게 비교합니까?
판단하기 전에 측정값을 기준 유량으로 보정하십시오. 스트레이너나 부하가 적게 걸린 엘리먼트를 통과하는 난류에서 DP는 대략 유량의 제곱에 비례하여 상승하므로, 80% 유량에서 측정된 DP에 (100/80)의 제곱을 곱하여 설계 유량에서 측정한 기준선과 비교합니다. 부하가 많이 걸린 카트리지는 제곱 법칙에서 벗어나므로, 필터 제조업체의 깨끗한 엘리먼트 DP 곡선이 제공되는 경우 이를 대신 사용하십시오.
냉각탑 응축기 펌프 게이지는 어떤 압력 범위를 가져야 합니까?
듀티 압력보다는 펌프 차단 수두를 기준으로 범위를 정하십시오. 스트레이너 세척을 위해 토출 밸브를 닫으면 게이지에 차단 압력이 가해지기 때문입니다. 일반적인 접근 방식은 전체 스케일을 차단 수두를 0.75로 나눈 값 근처로 설정하는 것인데, 이는 정상 작동을 다이얼 중앙에 유지하면서 과압 여유를 남깁니다. 펌프 곡선에서 실제 차단 수두를 확인하십시오.
냉각탑 압력 측정값은 얼마나 자주 기록해야 합니까?
시운전 시 그리고 모든 타워 또는 시스템 세척 후에 완전한 깨끗한 기준선을 기록한 다음, 필터 및 스트레이너 DP는 매일 또는 자동 역세척 카운터에 따라, 펌프 흡입 및 토출은 매월, 열교환기 DP는 온도 접근값과 함께 매월 기록하십시오. 빈도는 수처리 프로그램과 현장 유지보수 계획을 따라야 합니다.
