圧力計スナッバは脈動源と圧力計の間に入れる小型の絞りまたは減衰部品です。
圧力計用スナバの役割と限界
圧力計用スナバは、圧力パルスが圧力計のムーブメントに到達する前に、その影響を低減するための流量制限部品、多孔質エレメント、ピストン式装置、または調整可能なニードル機構です。WIKAは、圧力パルスや圧力ピークを抑制するアクセサリとして圧力計用スナバを説明しており、同社の圧力計用スナバ技術説明では、多孔質式、ピストン式、調整式が紹介されています。ASME B40.100でも、圧力計および圧力計用アタッチメントの適用範囲において、ダイヤフラムシールや圧力制限弁と並ぶ圧力計用アタッチメントとしてスナバを扱っています。
スナバを取り付けても、耐圧性能の低い圧力計が安全になるわけではありません。安全弁、サージ解析、アキュムレータ、脈動減衰器、プロセスインターロックの代替にもなりません。また、圧力レンジ不足、材質適合性の不備、インパルス配管の詰まり、振動が著しい場所への圧力計設置を解決するものでもありません。スナバは、プロセス取出口、遮断弁、スナバ、圧力計、取付サポート、保守スペースから構成される計測系の一部として扱ってください。
基本的な計器選定については、工業用圧力計の選定ガイドおよび圧力計の設置に関するベストプラクティスも併せて確認してください。
用途に合う圧力計オプションを比較測定範囲・媒体・材質・接続形式から検討を始めてください。→圧力計用スナバが脈動を緩和する仕組み
圧力パルスとは、往復動ポンプ、計量ポンプ、コンプレッサー、油圧弁、ウォーターハンマー、急速な制御動作などによって生じる、短時間で繰り返される圧力変化です。ブルドン管圧力計では、この脈動が指針の振れとして現れます。長期間にわたる指針の振動は、ムーブメントの摩耗、指針の緩み、感圧部の疲労を招き、オペレーターが読み取れない表示になることがあります。

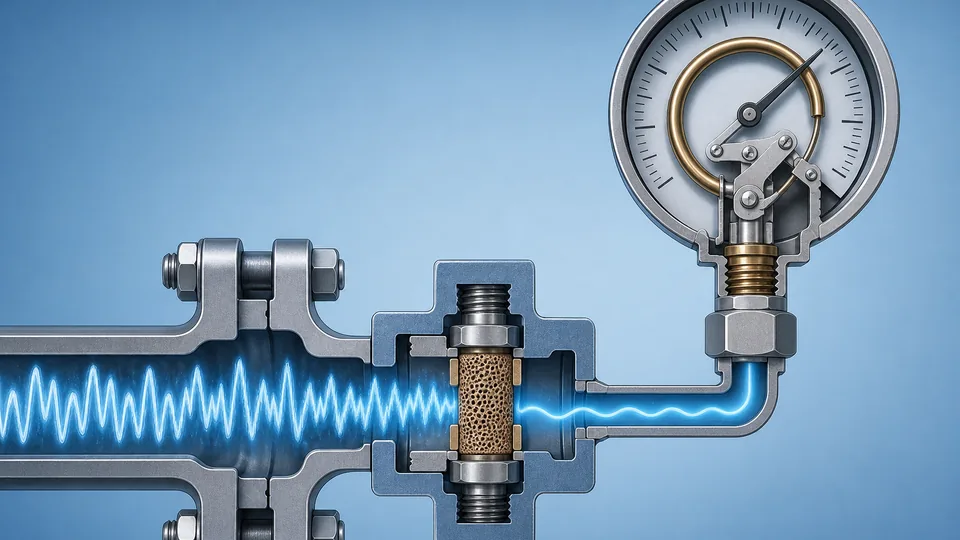

スナバは、プロセス側と圧力計の間に流体抵抗を加えます。急激な変化ほど低速の変化より強く制限されるため、圧力計にはより平滑化された平均圧力が伝わります。多孔質式スナバは焼結体またはメッシュ流路を使用します。ピストン式スナバは、媒体に適した小型の可動エレメントを使用します。調整式絞りはニードルバルブを備え、試運転時に技術者が減衰量を調整できます。
一方で、応答時間とのトレードオフがあります。減衰量を大きくすると表示は安定しますが、実際のプロセス変化に対する圧力計の応答は遅くなります。安全関連または診断用の表示では、過度な減衰によって急激な圧力上昇を見逃すおそれがあります。すべての指針の動きを止める最大限の絞りではなく、安定した表示に必要な最小限の減衰量を指定してください。
質問はこちら — エンジニアに聞く →WhatsApp · 24時間以内に返信→脈動保護が必要になりやすい用途

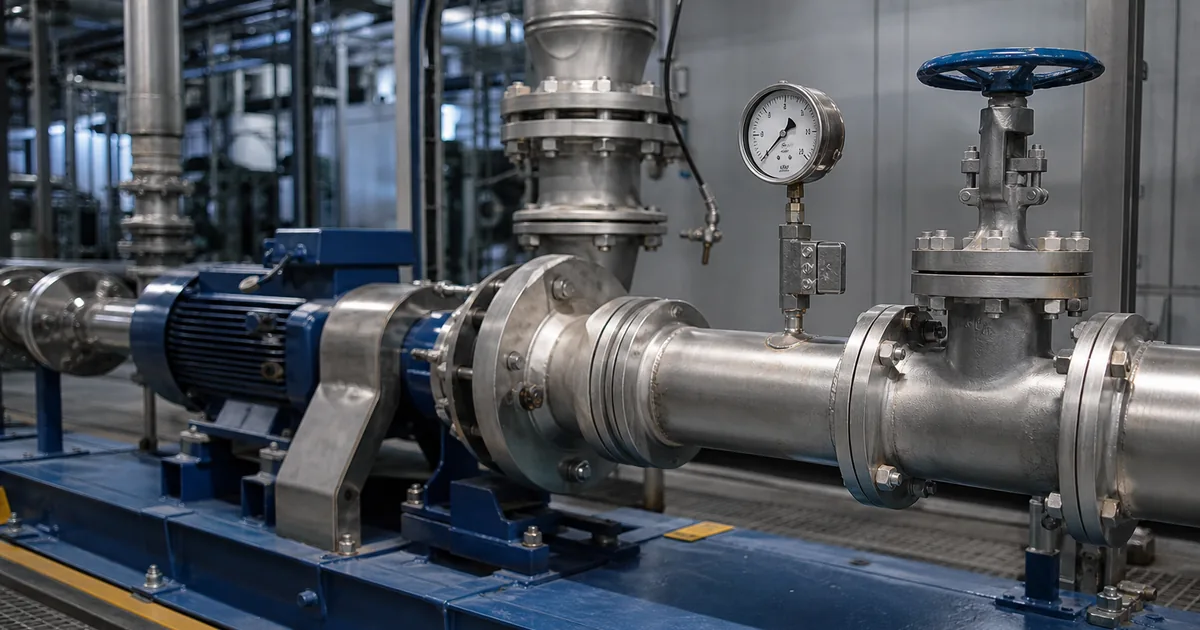

ポンプ吐出配管は、圧力計用スナバの代表的な適用箇所です。往復動ポンプ、ダイヤフラムポンプ、定量ポンプでは、1ストロークごとに圧力波が発生することがあります。遠心ポンプでも、絞り弁や逆止弁のチャタリングの近く、または支持が不十分な配管部分に圧力計を取り付ける場合は、保護が必要になることがあります。コンプレッサー、油圧プレス、射出成形機、試験装置も、圧力計の寿命を縮める高周波サイクルを発生させる可能性があります。
設置時には、まず脈動の原因を確認してください。プロセスに脈動減衰器、アキュムレータ、フレキシブル継手、または配管サポートの変更が必要であれば、圧力計用スナバだけでは根本的な対策になりません。スナバが保護するのは現場の圧力計であり、その位置での表示を読み取りやすくすることです。
汚れた水、スラリー、結晶化する薬液、粘性媒体では、狭い絞り流路が詰まる可能性があります。このような用途では、ダイヤフラムシール、フラッシュ接続、リモートキャピラリ組立品、または保護機能付き圧力トランスミッタを検討してください。実際の目的が局所配管圧力ではなく、フィルター差圧やポンプ差圧の監視である場合は、差圧計の選定も確認してください。
レンジ・媒体・接続を送って技術確認短い仕様情報で見積確認を開始できます。→液封式、固定式スナバ、調整式絞りの選び方
液封式圧力計とスナバは、関連はありますが異なる問題に対応します。液封式圧力計は、圧力計ケース内部の指針およびムーブメントの振動を減衰させます。計器本体が振動する場合や、指針の振れが中程度の場合に有効です。ただし、プロセス圧力のスパイクがブルドン管へ入るのを防ぐものではありません。
プロセス自体が脈動している場合は、固定式スナバが適しています。多孔質式またはピストン式は小型で再現性に優れますが、媒体に適合させる必要があります。清浄な作動油、ガス、水、蒸気凝縮水は、絞り部を通過する挙動がそれぞれ異なります。粘度は温度によって変化するため、清浄な油で機能する小さな流路が、未処理水やポリマー用途では詰まることがあります。
調整式絞りは、試運転時に技術者がニードルを開閉し、表示が十分に安定するまで調整できる点が有用です。一方で、保守時の設定箇所が増え、誤って変更される可能性もあります。規制対象プラントでは、最終位置のロック、タグ付け、記録が必要になる場合があります。

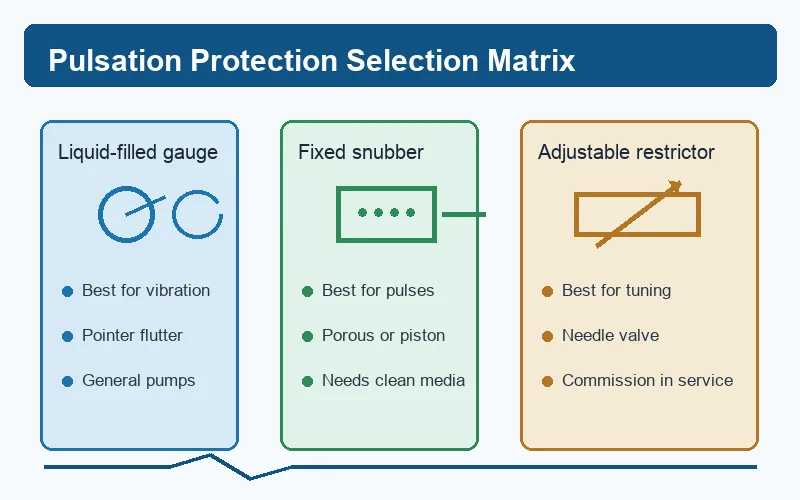

| 保護方式 | 適した用途 | 主な制約 |
|---|---|---|
| 液封式圧力計 | 機械振動および中程度の指針振れ | ブルドン管を圧力スパイクから隔離できない |
| 固定式スナバ | 清浄な媒体における再現性のあるポンプまたはコンプレッサーの脈動 | 選定を誤ると詰まりや応答遅れが生じる |
| 調整式絞り | 脈動の強さが不明な試運転時の調整 | 設定値の記録と保守管理が必要 |
圧力計用スナバの仕様確認チェックリスト
まず圧力レンジを確認します。圧力計は通常のレンジ選定原則にも従う必要があります。一般的には、通常使用圧力を目盛の中央付近に置き、脈動用途ではさらに余裕を持たせます。スナバを取り付けても、フルスケールレンジが不足する圧力計や、過圧保護が不十分な圧力計を使用してよいことにはなりません。
接液部材質とシール材を確認します。真鍮は、多くのユーティリティ設備における清浄な空気や水に適する場合があります。一方、腐食性媒体、屋外、洗浄、薬液、蒸気凝縮水、食品関連設備の多くでは、通常316Lステンレス鋼製圧力計が推奨されます。エラストマー、ねじシール材、封入液も、媒体および温度に適合させる必要があります。
接続仕様は、完成した組立品として指定してください。NPT、BSP、G、またはメートルねじ、下側または背面接続、遮断弁、圧力計コック、向き、取り外しに必要なクリアランスを含めます。スナバを清掃または交換する場合は、安全に隔離できる方法を設けてください。防爆エリア、酸素、高圧、高温、サニタリー用途では、適用規格、洗浄方法、材料証明書の要件をプラントエンジニアが確認する必要があります。
質問はこちら — エンジニアに聞く →WhatsApp · 24時間以内に返信→購入前に現場で確認すべき事項
圧力計用スナバは表示を安定させられますが、プロセスが安定していることを証明するものではありません。購入前に、実際の脈動源、最大圧力と最小圧力、温度、媒体、汚染レベル、必要な応答時間、さらに圧力計を通常表示、トラブルシューティング、安全上重要な判断のいずれに使用するかを確認してください。
Manogaugeは浙江省を拠点とするメーカーで、工業用圧力計、ダイヤフラム圧力計、ステンレス鋼製圧力計および関連組立品を供給しています。RFQには、圧力レンジ、精度等級、文字盤サイズ、接続、接液部材質、媒体、温度、脈動源、必要な文書一式を記載してください。高圧、腐食性、衛生、危険場所での最終選定は、現場エンジニアまたはプロジェクト仕様書によって確認する必要があります。
実務上のルールは明快です。プロセス脈動によって圧力計が損傷する、または平均圧力を読み取れなくなる場合は圧力計用スナバを使用します。ただし、脈動が設備そのものを脅かす場合は、プロセス側の原因を解決してください。
リスクが繰り返し発生する脈動ではなく圧力逸脱である場合は、圧力計の過圧保護ガイドで、レンジ選定、圧力リミッタ、安全設計要件を比較してください。油圧回路については、油圧用圧力計の選定ガイドで、スナバ、液封式圧力計、リモート取付を総合的な仕様に組み込む方法を説明しています。
RFQチェックリスト：圧力レンジ、通常運転点、プロセス媒体、接液部材質の希望、ケース材質、文字盤サイズ、ねじ接続、取付位置、数量、必要な証明書、希望納期を記載してください。これらの情報により、サプライヤーは乾式圧力計、液封式圧力計、スナバ、ダイヤフラムシール、差圧計、トランスミッタのどれがより安全で適切かを確認できます。
ねじ式または往復動コンプレッサーによる脈動が一般的な課題となる圧縮空気・ガス配管システムについては、圧縮空気圧力監視ガイドで、コンプレッサーステーションや配管圧力計の設置位置と併せてスナバの選定を解説しています。
脈動に高いプロセス温度が加わる熱媒油システムについては、工業用圧力計の選定ガイドを参照してください。
脈動振幅、周波数、応答時間、閉塞リスク、減衰と逃しの違いを購入仕様に落とし込む方法
有用な仕様書は、カタログ上の名称ではなく、プロセスから始まります。通常運転値、想定される最小値と最大値、異常時の状態、媒体の組成、プロセス温度、計器の取付方法を記録します。次に、オペレーターが確認すべき内容を明記します。それは、安定した現場指示、ピーク値、差圧、スイッチングポイント、または校正済み基準器と比較する値のいずれかです。この区別が重要なのは、検出エレメント、接続部、応答特性が設置条件に適合しなければ、圧力計が機械的に正確でも用途に適さないためです。
常時想定される状態と短時間の事象を分けて考えます。脈動振幅、周波数、応答時間、閉塞リスク、減衰と逃しの違いについては、平均指示値より短時間の事象が重要になる場合があります。ただし、単純に大きな目盛レンジを選んで対応してはいけません。レンジを広げると視認性が低下し、運転点での誤差が大きくなる可能性があります。逆に、レンジを狭く設定しすぎると、エレメントが繰り返し過圧にさらされます。想定される運転サイクル、許容過圧、起動・停止・洗浄時に必要な指示値を文書化します。これらの値が得られない場合、最終的なレンジ選定は現場エンジニアリング上の判断として残す必要があります。
圧力計本体と同様に、設置の詳細にも注意を払う必要があります。取出し口が振動、脈動、水撃、熱衝撃、結露、洗浄水、腐食性雰囲気にさらされるか確認します。安全な保守に必要な場合は遮断弁を設け、応答性や校正への影響を理解したうえでのみ、ゲージコック、サイフォン、スナッバ、ダイヤフラムシール、遠隔取付を検討します。接続ねじは相手側部品と一致していなければなりません。NPT、BSP/G、メートルねじは、呼び径が似ているだけでは互換性がありません。不適合ねじを無理に締め付けたり、異なる規格をシール剤で補ったりしないでください。
発注前には、実際に必要な根拠資料を要求します。寸法図、接液部材質宣言、精度記載、校正方法、圧力試験要件、梱包または清浄度に関する指示などです。プロセスの化学的性質や危険区分の確認を、証明書の要求で代替してはいけません。規格や顧客仕様は構造、試験、文書を定める場合がありますが、あらゆる濃度、温度、洗浄サイクルへの適合性を自動的に保証するものではありません。責任あるエンジニアは、計器データシートをP&ID、バルブ構成、保守手順と照合する必要があります。
試運転では基準値を確立します。プロセスが既知の状態にあるとき、圧力計指示値、基準器の読み、温度、ポンプまたはコンプレッサーの状態、指針の振れを記録します。システムが通常負荷に達した後、および制御停止後に再確認します。ゼロ点のずれ、応答の遅れ、導圧経路の閉塞、指針が異常に静かな状態は、良好な性能の証拠ではなく、故障の兆候である可能性があります。トレンド記録があれば、一般的なカタログ上の想定ではなく、実際の使用状況に基づいて次の計器を仕様化できるため、交換判断の信頼性も高まります。
脈動振幅、周波数、応答時間、閉塞リスク、減衰と逃しの違いに関する実務上の結論は、検出エレメント、接液部材質、レンジ、精度、接続、取付、保護アクセサリ、文書を含む計測チェーン全体を選定することです。このページの商品写真は、基準として使用する実際のManogauge圧力計の構造を示すものであり、同じ構成がすべての媒体や圧力に適することを証明するものではありません。購入前に、最新のデータシートで最終型式、寸法、選択可能なオプションを確認してください。
