圧縮空気圧力監視は、コンプレッサー吐出から最も厳しい使用点まで圧力と差圧を計画的に測ることです。
圧力プロファイルの目的
圧縮空気圧力監視では、コンプレッサー吐出、処理装置、主管、遠端、重要使用点を同時刻で比較します。単に設定圧力を上げる前に、どこで圧力が失われるかを確認します。
産業用圧力計を見る →143以上の工業用ゲージを見る→測定点
吐出、レシーバー、ドライヤーとフィルターの前後、主管、遠端支管、機械入口に測定点を置きます。

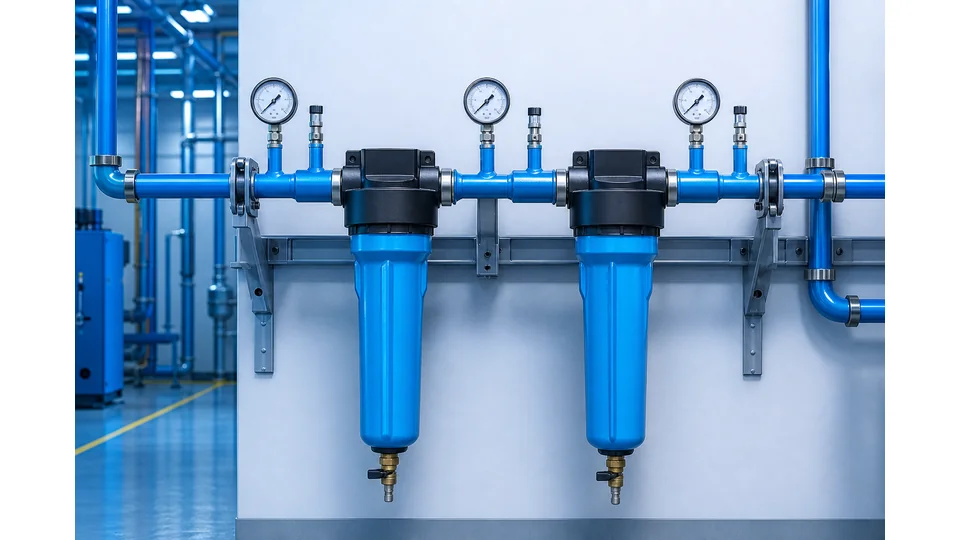

フィルター差圧
差圧の上昇は目詰まりや過大流量を示すことがあります。交換限界は装置メーカーの値で確認します。
圧縮空気計器仕様の確認を依頼エンジニアが24時間以内に返答→計器選定
現場確認には圧力計、トレンドと警報には伝送器を使用します。レンジ、過圧、振動、接続、材質を確認します。
診断の境界
圧力だけでは漏れ量、露点、油分、空気清浄度を証明できません。
試運転チェック
高需要時に同期データを記録し、制限や制御問題を修正してから設定圧力変更を検討します。
Key takeaways
- 圧縮空気圧力監視は、コンプレッサー吐出から最も厳しい使用点まで圧力と差圧を計画的に測ることです。

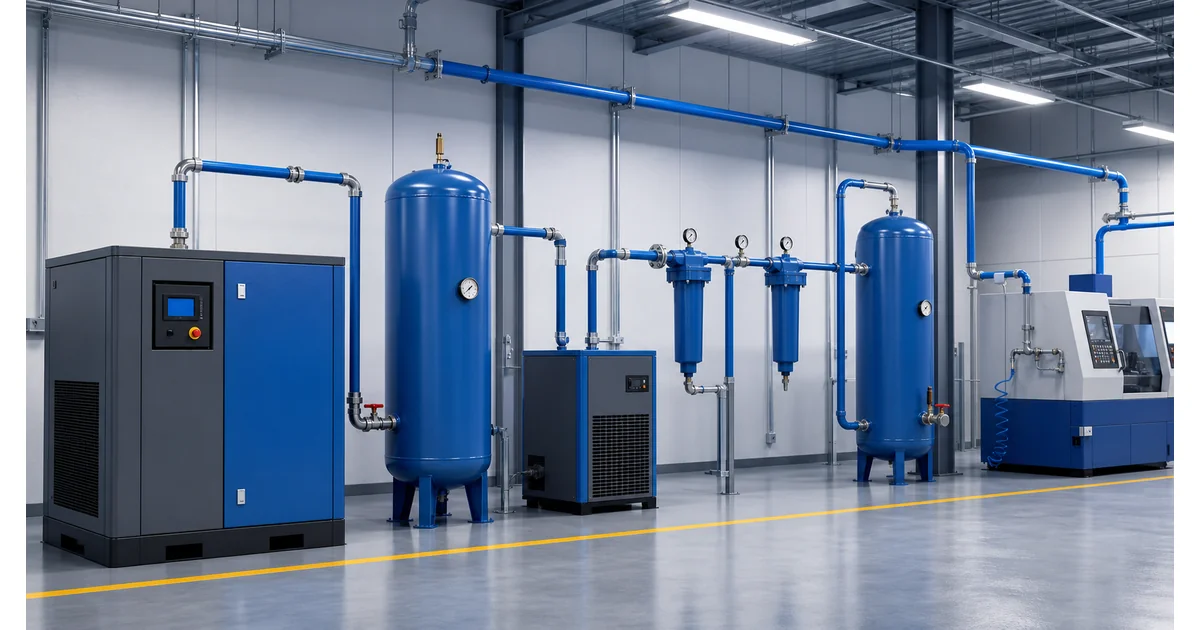

- 模式図：同等流量で処理機器の前後圧力を追跡します。

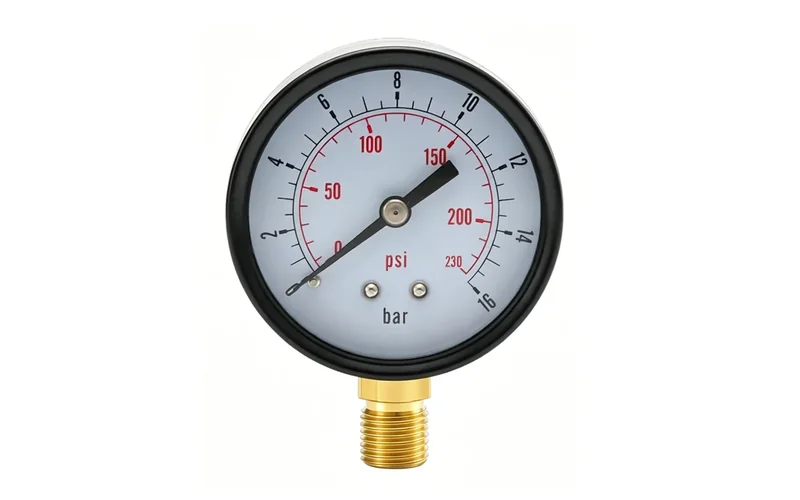

- 製品画像：レンジ、接続、精度、振動条件を確認してください。
Часто задаваемые вопросы
圧縮空気の圧力はどこで測りますか？
コンプレッサー吐出、処理後、主管、遠端支管、重要設備入口を同時刻で比較します。
圧力損失の主な原因は何ですか？
汚れたフィルター、細い配管、絞られたバルブ、調整器、高い需要が一般的な原因です。
圧力だけで漏れ量を証明できますか？
できません。流量測定、電力データ、または超音波漏れ調査で確認します。
